Tag Archive: Ansaugkrümmer

Er musste gestern laufen und er lief gestern

Gestern war ein absoluter Hardcoreschraubertag. Ich war knapp neun Stunden in der Werkstatt und ich hatte nur ein Ziel: Am Ende des Tages musste der Motor wieder laufen.

Warum jetzt auf einmal dieser Zeitdruck angesagt war, werdet Ihr wohl die Woche noch erfahren.

Los ging es mit dem Abgaskrümmer und dessen Stehbolzen. Mindestens einen Stehbolzen wollte ich auf jeden Fall erneuern. Dabei ging mir es gar nicht um den Stehbolzen selber, sondern um ein Zugang zur Dichtfläche. Übers Wochenende hab ich die Stehbolzen mal in WD40 einweichen lassen. Gebracht hat es, wie schon fast erwartet, überhaupt nichts. Meinen ersten Versuch mit zwei gekonterten Muttern habe ich ganz schnell ad acta gelegt. Die drehten sich irgendwann auf dem Stehbolzen. Also doch mit Wärme und einer aufgeschweißten Mutter.

Mutter-schweisspunkt

Der Bolzen zeigte mir allerdings auch dabei mehrfach die kalte Schulter. Immer wieder riss der Bolzen ein Stück mehr ab. (mehr …)

Die guten alten Haushaltshelfer

Heute geht es mal nur ganz am Rande um die Kraftstoffleitungen. Irgendwie hatte ich gestern keinen richtigen Drive mich da wieder lange unters Auto zu hängen. Ganz ohne ging es dann aber auch nicht. Ich war die Tage mal beim Hydraulikdienst und er sollte mit die Leitung vom Tank zum Druckspeicher neu bauen. Das ging dann auch sehr flott. Zu flott, wie sich herausstellte.

kraftstoffleitung-hinten

Hier am Tank sah das ja auf den ersten Blick noch ganz gut aus. Aber leider hat er, weil er es gut meinte, jetzt eine 10 mm Leitung genommen. Die passt natürlich nicht in die Gummischellen. (mehr …)

Tabula rasa

Die Feiertage waren einfach zu lang. Zum Einen bin ich vollkommen unterschraubt und zum anderen hatte viel zu viel Zeit mir Gedanken zu machen. Durch die Notwendigkeit, die Spritleitungen erneuern zu müssen, biete es sich ja förmlich an, einmal großflächig für Freiraum zu sorgen. Vielleicht würde man die Spritleitungen auch ohne Ausbau des Honsenrohrs irgendwie gewechselt bekommen. Aber warum soll ich mich quälen?

Wenn nicht jetzt, wann dann? Raus mit dem Hosenrohr und damit gleich noch mit einer ganze andere Menge andere Sachen. Was mich nämlich immer schon etwas schief anguckte waren die Abgaskrümmerdichtungen.

dichtung-abgaskruemmer

Zumindest die vordere hing irgendwie auf halb acht. (mehr …)

Der Elch röhrt wieder

Nach der am Mittwoch entstandenen leichten Verwirrung durch die komische Pfeile auf dem Zahnriemen ging es gestern zum Endspurt.

Ich habe den Zahnriemen nicht mehr umgedreht. Die Pfeile sollen dem geneigten Hobbyschrauber wohl die Arbeit beim Auflegen erleichtern. Dazu gibt es wohl noch weitere Markierungen auf dem Riemen die bei der Montage fluchten sollen. Ich verstehe bis jetzt nicht wie das bei diesem Motor funktionieren soll. Denn z.B. am Kurbelwellenrad ist die OT-Markierung oben. Also in einem Bereich wo der Riemen gar nicht lang läuft. Egal. Wichtig war nur, dass die Laufrichtung wirklich egal ist. Und das ist bei diesem Motor egal. Der Riemen ist symmetrisch!

Ich habe mit der Verteilerkappe und den Zündkabeln weiter gemacht.

zuendkabel-volvo

Damit war die rechte Seite des Motors soweit wieder komplett. (mehr …)

Keine Teile

Ich hatte es mir so schön ausgemalt: Am Mittwoch die noch benötigten Teile bestellt, am Donnerstag in ein verlängertes Wochenende fahren und am Montag dann mit den Teilen den Zusammenbau fortsetzen. Drei Tage für die Lieferung von Hamburg nach Hamburg sollten da ja locker langen.

War wohl nichts! Die Teile sind nicht angekommen. Sonntag Abend habe ich gleich mal eine Mail an Wagner & Günther verfasst. Die haben sich dann gestern morgen auch gleich telefonisch gemeldet. Die beiden bestellten Passhülsen sind nur noch über Genuine Classic Parts erhältlich. Die sollen mit Chance heute aus Schweden ankommen und dann werde ich die Teile selber abholen. Auf den Versand verzichte ich dann mal. Hauptsache die Hülsen kommen auch.

Aber es gab auch so noch genug zu tun.

ansaugkruemmerdichtung-volvo-940

Es warteten ja noch eine nicht unerhebliche Anzahl von Dichtflächen auf mich, die von Dichtungsresten befreit und gesäubert werden wollten. (mehr …)

Kopf ab

So einfach wie es klingt, war es dann allerdings nicht. Beim meinem Volvo 940 ist das schon eine andere Hausnummer. Mein Plan, einen halben Tag für Kopf runter und nächsten Tag wieder rauf, kann ich jetzt schon ad acta legen.

Aber der Reihe nach.

kühler-volvo-940

Wohl nicht unbedingt nötig, aber nach herein dann doch die richtige Entscheidung war es, den Kühler samt oberer Traverse komplett auszubauen. (mehr …)

Die ganze Geschichte der Passat-Schlachtung auf der Wiese

Angefangen hatte die Story bereits Ende Juni. Über den OST-Blog bekam ich folgende Nachricht:
Hallo, ich hätte noch einen Passat von 1977 abzugeben, der seit 1990 in der Garage so langsam vor sich hinaltert. Gruß Günter

Das konnte bei mir zunächst noch keinen erhöhten Adrenalinausstoß hervorrufen. Da will bestimmt wieder, sein völlig vergammeltes Zwischenmodell zu einem Liebhaberpreis an den Mann bringen. Nachdem ich dann rausbekommen hatte, das er auch nicht gerade um die Ecke steht, war erst Mal Funktstille. Günter fragte dann nach zwei Wochen noch mal nach ob Interesse vorhanden ist. Auf meine erneute Nachfrage wurde es dann, etwas interessanter:
Hallo Olaf, wenn ich mich recht entsinne hat er die Chromstoßstangen mit den Kunststoffkappen auf den Ecken. Evtl. komm ich nächste Woche dazu den Wagen mal freizuräumen, mal schauen wie er aussieht. Ich weiß nur noch nicht wie ich das Ding rauskriegen soll.
Im Vorwege konnte ich schon klären, daß er schwarz ist, eine große Heckklappe, ein Sonnendach hat und vorne durch einen Unfall lediert ist. Alles wirklich nicht so der Kracher.

In der ersten Augustwoche habe ich dann mal zwei Bilder bekommen.

Achtung! Ihr müßt jetzt ganz stark sein!

Passat-b1

Halleluja! Was ist das denn? Nee, das ist nichts für mich. Das tue ich mir nicht an. Dafür mit einem Trailer von Hamburg bis ins Münsterland. Niemals! (mehr …)

Ich glaub ich bin fertig

Gestern folgte der wohl letzte größere Einsatz bevor es zum Lackierer geht. Wenn ich nicht noch irgendwas vergessen haben sollte, bin ich mit den Arbeiten jetzt soweit durch.

Viel Kleinkram stand noch auf dem Programm. Alles irgendwelche Baustellen die mal angefangen aber nie beendet wurden. So zum Beispiel die Tankentlüftung.

Passat TS Tankentlüftung

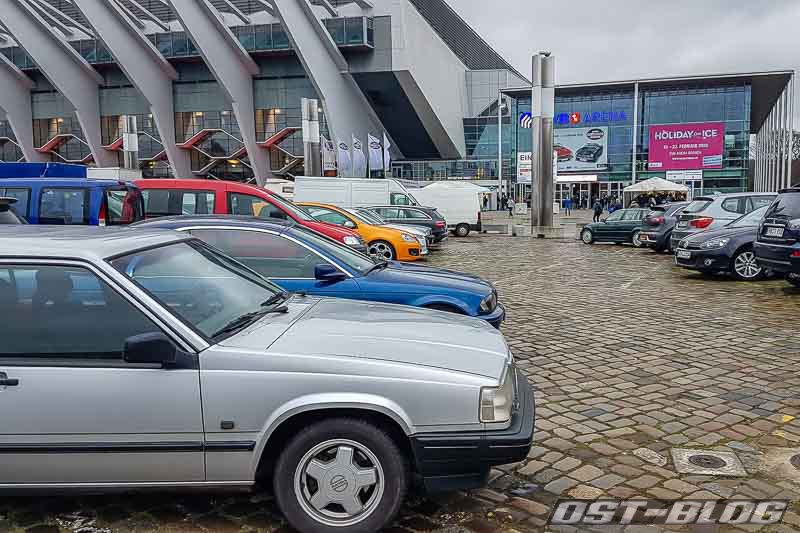

Hier fehlten mir noch die Ohrschellen um die Schläuche wieder zu befestigen. Die konnte ich letztes Wochenende in Bremen auf der Classic Motorshow ergattern. Abgehakt.

Dann lag da schon seit Wochen die Ansaugkrümmerdichtung in der Werkstatt rum. Die hatte ich gleich bestellt nachdem ich bemerkt hatte, daß sie Nebenluft zog. Nur zum Einbau bin ich irgendwie nie gekommen.

Ich hatte ja eigentlich mit einem schnellen Einbau gerechnet. Ansaugbrücke ab, alte Dichtung raus, neue rein und Ansaugbrücke wieder ran. Davon wurde aber nichts.

Passat TS Ansaugkrümmer

Die sechs Schrauben der Ansaugbrücke waren nicht das Problem. Schnell lag die nebendran. Aber die Dichtung ist in den Jahren irgendwie mit der Ansaugbrücke verwachsen. So sehr gewehrt hat sich bei mir bisher noch keine Dichtung.

Passat TS Ansaugkrümmer Dichtung

Es gab wirklich nicht ein Stück welches sich einfach so abziehen ließ. Versuche mit Messer und Schaber habe ich dann ziemlich schnell atakta gelegt. Keine Chance.

Weiter brachte mich dann wieder der Luftschleifer mit der grünen Bristle Disc.

So wurde praktische die gesamte alte Dichtung zu Staub.

Passat TS Ansaugkrümmer Dichtfläche

Vorteil der Bristle Disc ist dabei auf jeden Fall, daß sie wirklich nur die Dichtung entfernt. Die Dichtfläche selber bleibt völlig intakt.
Zum Einsatz kam wieder eine Dichtung die eigentlich für die Turbodiesel Motoren vorgesehen ist. Hier auf dem Bild liegt sie zur Veranschaulichung noch verkehrt herum.

Passat TS Ansaugkrümmer Dichtung neu

Die auf der Dichtung erkennbaren blauen Bögen, ist zusätzliches Dichtmittel. Die dichten die kritischen Stellen auf der Ansaugbrückenseite zusätzlich ab. Und die sind genau da wo keine Schrauben in der Nachbarschaft sind.

Nachdem die Ansaugbrücke wieder am Kopf montiert war gab es noch neue Kraftstoffschläuche.

Passat TS Kraftstoffschlauch

Da befand sich bis gestern auch nur ein Provisorium aus irgendwelche zusammengesuchten Resten. Ich will meinem Lackierer ja schließlich ein fahrfähigen Wagen vor die Tür stellen. So kann hier nichts mehr passieren.

Apropos Kraftstoffleitungen. Am Fahrzeugboden läuft ja auch noch eine Leitung. Das ist zwar ein Kunstoffrohr und von der Haltbarkeit recht unproblematisch. Aber auch die unterliegen einer gewissen Alterung.

Passat TS Kraftstoffleitung

Die werden mit den Jahren nämlich immer länger. Solche Durchhänger sind dann das Ergebnis.

Passat TS Kraftstoffleitung gezogen

Stück für Stück nach vorne gezogen ergibt sich da schon ein ansprechenderer Anblick.

Der Luftfilter kam danach auch noch wieder rauf und den Kühlerverschluß habe ich auch noch mal getauscht. Irgendwie haute das Unterdruckventil immer noch nicht richtig hin. Während des Abkühlens zogen sich die Schläuhe immer wieder mal zusammen.

Dann steckte immer noch die rechte Rückleuchte im Heckblech. Die verschwand dann auch.

Passat TS Heckleuchte

Endlich wieder Nachschub für die Kisten im Lager. 😉 Irgendwie lege ich in diesen Kisten immer nur was rein. Rausgenommen habe ich hier noch nie eine….

Was störte noch? Na klar die Zierleisten an der Regenrinne.

Passat TS Zierleiste

Die werden auch nicht mehr den Weg zurück am meinen Passat TS finden. Wahrscheinlich durch einen Dachgepäckträger sind die arg in Mitleidenschaft gezogen worden. Bei den ganzen Teilen die sich im inneren des Wagens befanden, waren aber zwei neue Leisten dabei. Noch original verpackt. Allerdings ist es die neuere Variante aus Kunststoff. Somit werde ich später einen Leistentausch mit meinem GLS durchführen. Der hat die Aluleisten, kriegt von Baujahr her aber die Kustsoffleisten. Damals hatte ich einfach nicht die richtigen Zierleisten zur Hand.

Zum Abschluß des Tages wurde dann zum letzten Mal die Lackierpistole geschwungen. Die Kühlerstütze brauchte nach der Grundierung noch Farbe.

Passat TS Frontmaske lackiert

Die untere Kante der Frontmaske hab ich dann auch gleich mitgemacht. Ich will damit nur vorbeugen, daß die beim Lackierer nicht zu kurz kommt. Wenn der Wagen erst mal wieder auf der Erde steht, sind solche Stellen ja auch wirklich schlecht zu erreichen.

Genauso wie die Innenkante der unteren Schwellerfalz.

Passat TS Schweller lackiert

Damit ist dann auch gleich die Frage beantwortet, ob ich die Schweller später schwarz mache. Natürlich nicht!

Das war´s es wohl. Bis jetzt ist mir nichts mehr eingefallen. Nur noch das ganze Gerümpel aus dem Innenraum holen und dann kann es auf die große Reise gehen.

Saisonbilanz 2012 – ´76er VW Passat L

Der Rückblick meines Rallye-Passat hat in der Erstellung etwas mehr Zeit in Anspruch genommen. Daher kommt der, chronologisch außer der Reihe, erst jetzt.

Gleich in der ersten Januarwoche ging es mit Volldampf los.

Passat 32 Motorausbau

Der Motor bekam eine grundlegende Überholung. (mehr …)

Arbeit zieht Arbeit nach sich

Nächste Baustelle am Motor war die Ventildeckeldichtung. In welchem Zustand die alte Korkdichtung war brauche ich wohl nicht weiter erwähnen.

Ventildeckel

So ganz in Bestzustand befindet sich der Ventildeckel nicht mehr. So das eine oder andere Tierchen hat auch seine Spuren hinterlassen.

Darunter sah es aber ganz manierlich aus. Ölkohle oder ähnliches war so gut wie überhaupt nicht auszumachen.

Ventiltrieb Passat TS

Leichte Rostansätze im Deckel und an der Nockenwelle am Grundkreis der Nocken. Das ist der Teil der nie Kontakt mit dem Stößel hat, wenn ein Ventilspiel vorhanden ist.
Da jeder Nocken so eine leichten Rostansatz hatte, kann das Ventilspiel zumindest schon mal nicht zu klein sein. Trotzdem hab ich überall mal die Fühlerlehre zwischengehalten.

Ventilspiel Passat TS

Die leichten Rostansätze ließen sich mit einem Lappen einfach wegwischen und das Spiel war durch die Bank in Ordnung. Einige Auslaßventile hatten etwas erhöhtes Spiel. Das lag aber maximal zwischen 0,35 und 0,40 mm. Ist also noch vertretbar. Bevor der Motor nicht richtig dauerhaft gelaufen hat, ist die Messung eh noch nicht endgültig aussagekrfätig.

Wer beim vorigen Bild genau hingeguckt hat, wird sicher bemerkt haben, daß die Stehblozen für die Deckelmontage bereits fehlen. Das hat natürlich seine Gründe.

Dichtflaeche Passat 1975

Ohne die Bolzen kann man die Dichtfläche viel besser reinigen. Aber das war nicht der einzige Grund.

Auch zur neuen Ventildeckeldichtung gab es im Beipack wieder Stehbolzen.

Ventildeckeldichtung Gummi

Der Motor bekommt jetzt die einteilige Dichtung aus Gummi. Ich habe mit dieser Dichtung bisher nur gute Erfahrungen gemacht. Die Korkdichtungen sind nicht so mein Fall. Die sind irgendwie immer nach einiger Zeit wieder undicht.

Ein Grund dafür sind unter anderem auch die verzogenen Ventildeckel. Einmal zu stark angezogen und die plane Fläche ist dahin.

Ventildeckel verzogen

Beim Passat 32B gab es später Stehbolzen mit einem Bund. Da konnte man die Dichtung nicht so elendig zerquetschen wie es beim 32er noch möglich war.
Den Deckel habe ich dann mit ein paar Hammerschlägen wieder in Form gebracht. Ansonsten hätte auch die Gummidichtung keine Chance.

Distanzstücke Ventildeckeldichtung

In die Gummidichtung sind schon Distanzstücke mit eingearbeitet. Sie stoppen allzu eifrige Schrauberkräfte automatisch. Zerquetschen der Dichtung ist also unmöglich.

Bevor der Ventildeckel jetzt wieder raufkam, kam noch ein Bauteil neu hinzu, welches ich jedem nur empfehlen kann.

Ölabstreifblech

Den Ölabweiser. Er hält den Großteil des Öls von vorneherein von der Ventildeckeldichtung fern. Zudem hat man deutlich weniger Öl, das durch die Kurbelgehäuseentlüftung in den Luftfilter gelangt. Ich hab meinen als Neuteil, inkl. versichertem Paketversand bei ebay für 6,90€ gekauft…. Alleine das Paket bei DHL kostet für einen Normalsterblichen schon 6,90€! Das Teil gibt es also praktisch kostenlos.
Wem das immer noch zuviel ist: Ab ca. 1985 steckten diese Dinger in jedem 827er-Motor.

Den Deckel hab ich groß mit der Drahtbürste gesäubert, die langen Unterlegschienen etwas gerichtet und dann gings wieder rauf auf den Kopf.

Ventildeckel montiert

So ganz ohne etwas Glanz wollte ich ihn dann aber auch nicht aufschrauben. Es gab neue Muttern und Unterlegscheiben. Netter Kontrast.

Beim anschließenden Probelauf zeigte sich wie erwartet keine Leckage. Aber trotzdem brachte er wieder eine neue Baustelle zu Tage.

Ansaugkrümmer Passat TS

Die Ansaugkrümmerdichtung ist undicht. Beim normalen Motorlauf habe ich davon nichts gemerkt. Als ich aber die Ölreste am Kopf mit Bremsenreiniger entfernen wollte, drehte der Motor plötzlich mit deutlich erhöhter Drehzahl. Da darf ich also auch noch mal ran.
