Es werde Licht. Und es wurde Licht.

Heute wurde der Lötkolben angeheizt und die ersten Schritte der Wiederbelebung der Skalenbeleuchtung sind sehr erfolgreich verlaufen.
Ich hatte mir gestern abend den Schaltplan des Radios noch mal genauer vorgenommen und bin dann darauf gestoßen, daß die beiden Glühlampen in Reihe geschaltet sind und bereits über einen kleinen Vorwiderstand bestromt werden. Damit ist es jetzt auch klar, warum dort serienmäßig 5V-Ausführungen verbaut sind.
Die Reihenschaltung hat aber den Nachteil, daß beim Ausfall eines der beiden Leuchtmittel, sofort totale Finsternis herrscht. Also noch ein Grund mehr, sofort auf haltbareren LEDs umzurüsten. Also die alten Glühbirnen ausgelötet und die LEDs angepaßt und eingelötet.

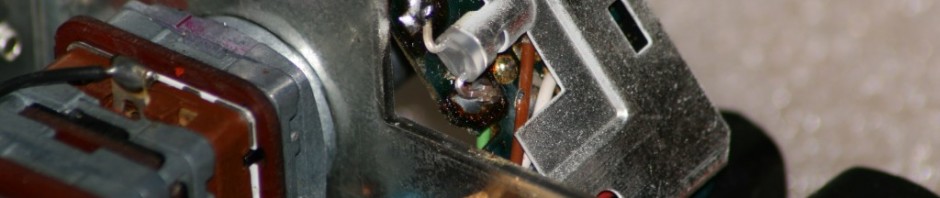

Das war eine ganz schöne Fummelei, da die Anschlußdrähte nicht über die Ausmaße der kleinen Platine herausragen dürfen. Mit einer Microspitzzange und etwas geschickten Fingern habe ich das aber sehr gut hinbekommen. Die LEDs haben übrigens nur einen Durchmesser von 3mm. Auf dem Foto siehts etwas wuchtiger aus.
Dann habe ich die Stromzuleitung für die Beleuchtung in Radiogehäuse gekappt, um dort passende Vorwiderstände zwischenzuschalten.
Entsprechend der LED-Daten und einer gedachten Spannung von 13 Volt habe ich es zunächst mit 2 Widerständen, mit insgesamt 330Ω, probiert.
Das Ergebnis ist eigentlich schon sehr zufriendenstellend. Die Helligkeit geht wohl in Ordnung, aber mich stört noch etwas die punktuelle Lichtintensität. Die Skala könnte etwas gleichmäßiger Beleuchtet sein.
Da werde ich mir aber noch etwas einfallen lassen, um das Licht etwas zu brechen.

Auf dem Foto sind übrigens auch noch die beiden Widerstände zu erkennen, die zur Zeit noch etwas lieblos in der Luft hängen.

Fortsetzung folgt…

Bauteile für Skalenbeleuchtung

Da ich Heute gerade in der Gegend war, bin ich noch mal kurz bei Conrad Elektronik reinmarschiert und habe mich mit den notwendigen Bauteilen für die Instandsetzung der Skalenbeleuchtung des Grundig-Autoradios besorgt. Zum einen sind da die originalen Miniaturglühlampen für 5V und einer Stromaufnahme von 60mA. Da diese kleinen Dinger jedoch sehr anfällig sind, habe ich mir gleich auch noch passende weiße LEDs mit 60° Abstrahklwinkel und verschiedenen Vorwiderständen besorgt. Somit kann ich ein wenig mit der Leuchtstärke experimentieren. Die weißen LED´s neigen ja leider bei hoher Leuchstärke gerne dazu ein leicht bläuliches Licht abzugeben. In den nächsten Tagen werde ich also mal den Lötkolben anheizen und ein wenig in die Erprobung einsteigen.
