Gelocht und versenkt

OST 16. Januar 2013 0:02 2 Comments

Keine Zeit für die Werkstatt, aber trotzdem noch was geschafft. Gestern war Heimarbeit angesagt und hier habe ich ja bekanntlich die Oberfräse stehen.

Zum guten Abschluß fehlte dem Doorboard noch der Auschnitt für den Lautsprecher. Und der sollte natürlich möglichst rund werden.

Passat TS Oberfräse

Also den Mittelpunkt noch einmal korrekt ausgemessen und genau dort einen Bohrer positioniert. Mit dem 6mm Frästift drehte ich den Teller der Fräse jetzt sauber um den Bohrer.

Nach ungefähr einer halben Runde ändert sich das Geräusch der Fräse auf einmal merklich. Kein Wunder. Den Stiftfräser hat es zerlegt.

Oberfräse Stift abgebrochen

Ich hab gar nicht mit viel Kraft geschoben. Merkwürdig. Den muß ich wohl oder übel neu bestellen. Schließlich ist das ganze Equipment ja nur geliehen.

Allerdings hatte ich nun auch ein ganz anderes Problem. In diesem Radius konnte ich nicht mehr weiter fräsen. Ich hab dann noch mal nachgemessen. Wäre sowieso zu klein geworden. Also nächst größeren Fräser. Der hatte dann 12mm.

Oberfräse Stabfräser

Der Innendurchmesser passte anschließend. Aussen fehlte ab immer noch ein klein wenig.
Also den Radius noch etwas vergrößern. Dazu habe ich dann eine Schraube in das zuvor gebohrte Loch geschraubt.

Passat TS Stabfräser

Durch den größeren Schraubenkopf habe ich die fehlenden 3mm im Durchmesser dann gewonnen.

Jetzt mußte noch das eigentliche Loch her. In der Platte der Fräse sind einige Löcher vorhanden. Eins davon war fast wie für mich gemacht. Bohrer durch die Platte ins Loch und los gings.

Oberfräse Staub

Zwischendurch versank die Fräse förmlich im Staub. Ich mußte mehrfach anhalten und erst mal das Gröbste abfegen.

Zum Schluß blieb ein ungefähr 1mm Ring stehen, der sich aber schon fast rundherum von selber löste.

Oberfräse Rand

Um eine richtig saubere Kante zu erhalten habe ich noch mal einen 45°-Fräser montiert.

Passat TS Doorboard Lautsprecherausschnitt

Damit bin ich dann noch einmal um den Ausschnitt gekreist.

Für die endgültige Probe hab ich mich dann für eine etwas staubfreiere Umgebung entschieden.

Passat TS Doorboard MDF

Soweit so gut. Das gefällt mir schon mal. Könnte was werden. Obwohl es im unteren Bereich sehr, sehr, sehr knapp wird.

Weit genug versenkt ist der Lautsprecher aber. Insofern könnte es sich noch so gerade ausgehen.

Passat TS Doorboard Canton

Ich habe ihn jetzt 9mm versenkt. Damit hat die Lautsprechersicke noch ca. 1mm Luft bis zur Oberfläche und ich habe noch 10mm Fleisch für die Befestigung. Das sollte reichen.

VW Passat TS 1975

Canton, Lautsprecher, MDF-Platte, Doorboard

So langsam klart es auf

OST 15. Januar 2013 0:02 0 Comments

Damit ist im Moment zwar nur das Kühlwasser meines Passat TS gemeint, aber das ist ja auch schon mal was.

Gestern gabs noch mal einige Spülvorgänge. Gezählt habe ich sie mittlerweile nicht mehr.

So sah die erste abgelassene Ladung gestern aus. Das war jetzt nur kaltes Wasser. Ich hatte es am Sonntag nach der letzten Entleerung in den heißen Motor eingefüllt und gestern einfach wieder abgelassen.

Passat TS Kühlwasser

Immer noch kohlrabenschwarz und durchsetzt mit Ablagerungen wie Kaffeesatz.

Der Thermostat scheint im übrigen wirklich wieder zu funktionieren. Schon gleich beim ersten Durchlauf mit frischem Wasser wurde der Kühler wieder komplett warm. Es folgte das üblich Spiel: Ablassen, auffüllen, laufen lassen, ablassen.

Nach dem letzten Ablassen am gestrigen Tag, konnte man schon fast wieder bis auf den Grund der Wanne gucken.

Passat TS Kühlwasser klar

Es wird also so langsam. Wird auch Zeit, denn so langsam gehen meine leeren Kanister zur Neige. Zwei volle 20 Liter-Behältnisse habe ich gestern schon mal zur Entsorgung mitgenommen.

Zwischendurch hab ich mich noch mal um die Verfeinerung des Türfangbands gekümmert. Hier gefiel mir der einseitige Endanschlag noch nicht.

Passat TS Türfangband

Bei voll geöffneter Tür habe ich mal markiert, wie der Anschlag zum Gehäuse steht. Rechts liegt er an und links sind noch gut 4mm Luft.

Bevor ich jetzt auf der linken Seite ein Stück dazwischenschweiße, habe ich mich für eine andere Lösung entschieden. Rechts einschneiden und dann in die richtige Stellung biegen.

Passat TS Türfangband eingeschlitzt

So richtig biegen ließ sich das Material allerdings nur mit enormen Karftaufwand. Selbst bei diesem kleinen Winkel fing das Material schon an zu reissen. Ein kleines Stück weiter und es wäre komplett abgebrochen. Das Türfangband muß extrem hart sein. Kein Wunder, daß mir das beim Versuch es über die ganze Länge zu biegen, um die Ohren geflogen ist.

Den Spalt habe ich dann verschweisst und anschließend schön glatt geschliffen. Dabei hätte ich das Fangband allerding besser aus der Führung genommen. In inneren befinden sich nämlich lediglich ein paar Kunstoffbacken und die haben die Hitze nicht so gut vertragen. Die Spannkraft war auf jeden Fall dahin.

Passat TS Türfangband Führung

Ich habe dann die originale Fürhung verwendet. Funktionierte einwandfrei.

Passat TS Golf 3 Türfangband

Jetzt hat das Fangband einen beidseitigen Anschlag bei voll geöffneter Tür.

Und also ob ich nichts besseres zu tun hätte, war ich irgendwie neugierig was sich da im inneren der Führung verabschiedet hatte.

Passat TS Türfangband Innenleben

Also hab ich das Teil mal eben seziert. So richtig was kaputt war da jetzt gar nicht. Lediglich die weiße Kunstoffblöcke mit den Metallrollen waren mit dem Gehäuse verschmolzen. So konnten die roten Gummiblöcke die beiden Hälften nicht mehr gegeneinander pressen. Nachdem die Teile einmal gelöst waren, funktionierte das Ding wieder wie gewollt.

VW Passat TS 1975

Kühlwasser, Schweißgerät, Türfangband

Heckklappe runter, Motorhaube rauf

OST 14. Januar 2013 0:02 0 Comments

Im Moment steht nur noch allerlei Kleinkram auf dem Zettel. Sozusagen die letzten Vorbereitungen um den Passat TS lackierfertig zu machen.

Passat TS Nummernschildleuchten

Die Heckklappe hatte die bisherigen Werkelein noch völlig unberührt überstanden. Die habe ich dann gestern auch mal von sämlichen Anbauteilen befreit und danach abgebaut.

Passat TS Heckklappe

Lange soll sie da nicht stehen bleiben. Ich will eingentlich nur die Kanten einmal ordentlich säubern und evtuelle Roststellen beseitigen. Dann soll sie gleich wieder rauf.

Auch wenn es gestern keinen Bericht im OST-Blog gab, war ich am Vortag auch nicht ganz untätig. Am Doorboard habe ich den Schlitz für das Türfangband eingefräst. Dafür lohnte sich dann aber kein Bericht.

Passat TS Doorboard Einschlagmuttern

Gestern hab ich dann die endgültigen Befestigungsbohrungen gebohrt und die Löcher dann von der Rückseite mit Einschlagmuttern versehen.

Damit konnte ich jetzt auch den Ausschnitt für den Lautsprecher festlegen.

Passat TS Doorboard Ausschnitt

Die Linie markiert den Auschnitt in der Türverkleidung, der Ring die Montagefläche des Chassis. Das werde ich versenkt montieren, um unten nicht mit dem Blech in Konflikt zu geraten.

Um zu sehen wie tief ich das Chassis versenken kann habe ich mal vier Kontrollbohrungen durchs das Doordoard gebohrt und anschließend die Tiefe ermittelt.

Passat TS Lautsprecher Einbautiefe

An der Sicke im Türblech ist die geringste Tiefe vorhanden. Hier sind es von der Oberfläche genau 75mm. Da der Lautsprecher 62mm Einbautiefe benötigt könnte ich ihn theoretisch 13mm versenken.
Die will ich aber nach Möglichkeit nicht voll ausnutzten, da das Board nur 19mm stark ist und ich somit nur 6mm Fleisch zur Befestigung habe. Das erscheint mir so gerade an der Grenze.
Eventuell versenke ich ihn unten auch mehr als oben. Mal sehen…

Weiter gings dann mit der Motorhaube. Die stand seit den Arbeiten rund um den Wasserkasten auch unangeatstet in der Ecke rum. Ein wenig Kosmetik war hier auch noch notwendig. Die üblichen Roststellen rund um die Ausschnitte.

Passat TS Motorhaube entrostet

Die waren schnell weggebüstet. Viel mehr Zeit kostete es wieder die Reste der Hohlraumversigelung zu entfernen. Ich war gerade wieder kräftig am wienern, als es an der Tür klopfte. Pizza kam noch mal auch einen kleinen Klönschnack vorbei. Im Gepäck hatte er noch ein paar Teile, die er bei einer Schrottplatztour mal für mich gebunkert hatte.

Da bot es sich natürlich an, die Haube eben zu zweit wieder aufzusetzten. Geht ja mit vier Händen doch einfacher.

Passat TS Motorhaube montiert

So schön es auch ist wenn mal jemand an der Tür klopft, aber so recht schaffen tut man dann ja nichts mehr. 😉 Egal, ich fands cool, daß Pizza mal eben aus Bremerhaven vorbeigekommen ist. Da muß mann dann auch mal fünfe gerade sein lassen.

Ich hab dann nebenbei immer mal wieder den Kühlkreislkauf gespült. Zwanzig Liter Wasser sind da wohl mittlerweile schon durch. So richtig klar ist es aber immer noch nicht.
Allerdings scheint sich der Themostat wieder regeneriert zu haben. Beim letzten Ablassen kam deutlich mehr Wasser raus als die Male zuvor. Der Kühler war jetzt auch unten richtig schön warm.

Passat TS Kühlwasser

Sonst war die Schüßel immer nur halb so voll und es schäumte auch nicht so sehr. Vielleicht hat sich das Katpitel Thermostat und Thermoschalter jetzt doch schon erledigt. Ich wäre nicht böse drum.

VW Passat TS 1975

Lautsprecher, Kühler, Rost, Heckklappe, MDF-Platte, Doorboard, Canton, Kühlwasser, Tür, Motorhaube, Mutter

Türfangbänder, Doorboard, Batterie, Kühlwasser und ein Rostfund

OST 12. Januar 2013 0:02 1 Comment

Schwer sich im Moment nur mit einer Sache zu beschäftigen. Mir schwirren noch zuviele ungelöste Fälle im Kopf rum. Multitasking ist gefragt.
Zum Glück sind die Türfangbänder vom Golf 3 gestern schon bei mir eingetroffen.

Passat TS Golf 3 Türfangband

Sie sind jetzt doch ein ganzes Stück länger als vermutet. Aber wunderschön gebogen.

Wie man sieht, sitzt auch das Doorboard jetzt an Ort und Stelle, samt montierten Fensterheber.

Passat TS Doorboard Fensterheber

Die kleine Änderung hatte also Erfolg.

Ich bin dann mal ganz weg von der Tür und hab mich noch mal dem Kühlwasser zugewandt. Um einmal durchzuspülen brauchte ich natürlich Strom und dem Motor zu starten.

Passat TS Batterie

Das Kabel für den Verstärker habe ich gleich mit angeschlossen, vorischtshalber aber die Sicherung wieder rausgenommen. Noch liegt das Kabel ja lose im Fußraum rum.

Nach kurzer Warmlaufphase habe ich mal den Kühlerdeckel abgenommen.

Passat TS Kühler

Der Zitronenduft zeigte also Wirkung. Allerdings wurde der Kühler unten nicht richtig warm. Sieht so aus als ob nicht der Temperaturschalter vom Lüfter defekt ist, sondern das das Thermostat einfach nur nicht öffnet. Damit kommt das heiße Wasser gar nicht am Schalter vorbei. Erstmal egal. Das Wasser sollte jetzt aber erst abkühlen bevor ich es wieder ablasse.

So hab ich mich weiter mit den Türfangbändern beschäftigt. Probehalber hab ich mal eins auf der Beifahrerseite eingebaut.

Passat TS Türfangband Golf 3

Bis auf die Länge passt es zum Glück. Ich hatte Befürchtung, daß sich das Band in der Führung nicht weit genug schrägstellen läßt. Es tritt ja in einem anderen Winkel in die Tür ein. Ging aber problemlos.

In dieser Stellung würde die Tür stehen, wenn sie am Anschlag vom originalen Fangband wäre. Muß also eine ganze Ecke ab.

Passat TS Türfangband Golf 3 zu lang

Die entsprechende Stelle hab ich markiert und das Türfangband dann wieder ausgebaut.

Die überschüßige Länge habe ich dann abgemessen und an der anderen Seite abgetrennt.

Passat TS Türfangband Golf 3 gekürzt

So bleiben der originale Anschlag und auch die beiden Erhöhungen für die Haltefunktion erhalten. Das Loch war dann auch schnell gebohrt.

Auf zur Anprobe. Funktioniert. Nur den Offenanschlag will ich noch etwas verfeinern.

Passat TS Türfangband Golf 3 Anschlag

Durch den veränderten Eintrittswinkel schlägt das Ende jetzt nur auf einer Seite an. Links werde ich noch ein kleines Stück anschweißen. Halten wird es vielleicht auch so, aber ich will da kein Risiko eingehen. Besser die Kraft gleichmäßig auf zwei Punkte verteilen.

Bei geschlossener Tür habe ich jetzt genau das was ich wollte.

Passat TS Türfangband Golf 3 geschlossen

Ordentlich Freiraum für das Doorboard und den Tiefmitteltöner. In Doorboard braucht jetzt nur ein schräger Schlitz von maximal 11mm Tiefe. Bei 19 mm Materialstärke bleibt also noch genügend Fleisch. Zumal der Schlitz nach ungefähr vier Zentimetern gegen Null auslaufen kann. Ist jetzt etwas blöd zu umschreiben. Ich werde das Endresultat aber natürlich zeigen.

In der Zwischenzeit war das Kühlwasser auch soweit runtergekühlt, daß ich keine Angst mehr haben mußte die Finger zu verbrühen.

Passat TS Kühlwasser ablassen

Die Prozudeur werde ich wohl noch einige Male machen müssen. Bis da wieder klares Wasser kommt dauert es sicher noch.

Zum Schluß des Tages habe ich mich dann noch mal über die Tür hergemacht. Mit dem ganzen Dreck und Wachs kann ich die ja kaum bei Lackierer abliefern.

Passat TS Türkante

Mit allen zur Verfügung stehenden Mitteln hab ich mich ans Werk gemacht. Verdünnung, Heißluftfön, WD40 und Drahtbürste kamen zum Einsatz.

Als ich das Gröbste runter hatte kam doch tatsäclich noch ein Rostnest zum Vorschein.

Passat TS Türkante Rost

Aber ansonsten ist die Tür schier. Ganz fertig bin ich damit noch nicht. Sieht aber schon ganz gut aus.

Passat TS Türkante entrostet

Ich mag solche Arbeiten nicht. Stupide und so wenig kreativ. Gib mir lieber was zum tüfteln. 😉

VW Passat TS 1975

Batterie, MDF-Platte, Türfangband, Doorboard, Fensterheber, Kühlwasser, Hohlraumschutz, Tür, Reinigung, Rost

Der Kühler schäumt über

OST 11. Januar 2013 0:02 1 Comment

Das Kühlwasser bedarf auch noch einer kleinen Kur. Als ich den Gebläsekasten mit dem Heizungskühler draußen hatte, kam mir richtig rostbraune Brühe entgegen. Der Heizungskühler war im ausgebauten Zustand leicht zu spülen. Schlauch auf einen der Anschlüsse und immer laufen lassen. Das habe ich solange wiederholt bis wirklich nur noch klares Wasser wieder rauskam.
Diese rostbraune Brühe befindet sich somit aber auch noch im Kühler und im Motor.

Passat TS Kühlwasser alt

Da der Lüfter auch nicht ging und es wahrscheilich am Schalter liegt, habe ich auf diesem Wege gleich zwei Fliegen mit einer Klappe geschlagen. Raus mit dem Rotz.

Dann gab es spezielle Kühlflüssigkeit: Scheibenfrostschutz mit Zitronenduft.

Passat TS Scheibenfrostschutz Kühler

Eigentlich bevorzuge ich zur Kühlsystemreinigung entweder Spülmaschinen- und Corega-Tabs. Aber nichts davon findet sich im meinem Haushalt.

Mal gucken wie sich der Scheibenfrostschutz so schlägt.

Passat TS Kühlwasser Schaum

Schäumen tut das Zeug auf jeden Fall auch ganz gut. Einige Male werde ich das Wasser noch wieder ablassen und eine frische Mischung auffüllen. Ich hoffe ich kriege das Kühlsystem wieder schön sauber.

Natürlich hatte ich auch das Doorboard am Mann. So ganz paßt es immer noch nicht. Es klemmt noch an diversen Stellen.

Passat TS Doorboard anpassen

Zum Beispiel hier links im Bild. Meine Ausklinkung hätte einen Millimeter weiter nach rechts gehen müssen.

Aber auch am Fensterheber gab es noch ein Problem. Der Ausschnitt für das Zahnsegment paßt, aber der Grundrahmen selber stört auch noch.

Passat TS Fensterheber

Hier braucht es auch noch etwas Materialabtrag an der MDF-Platte.

Dafür kann ich langsam schon mal abschätzen wie es mit dem Türfangband weitergehen kann.

Passat TS Doorboard Türfangband

Und darum möchte ich ein gebogenes Türfangband verbauen. Bei einer geraden Ausführung müßte ich die MDF-Platte auf der gesamten Eintauchlänge des Türfangbands abflachen. Mit der gebogenen Ausführung bedarf es wohl nur weniger Zentimeter.

An die Türschrauben komme ich sowieso nur wenn das Doorbaord nicht montiert ist. Von daher ist es egal, daß eine Bohrung auch halb abgedeckt ist.

Zu Hause hab ich dann noch eben die notwendigen Änderungen am Doorboard vorgenommen.

Passat TS Doorboard ausklinken

Hier die Ausklinkung für den Fensterheber.

VW Passat TS 1975

MDF-Platte, Türfangband, Doorboard, Fensterheber, Kühlwasser, Schalter, Tür, Kühler

Weitere Feinarbeiten am Doorboard

OST 10. Januar 2013 0:02 2 Comments

Nach meinem Bruch des Türfangbands habe ich mich gestern mal nach Alternativen umgeschaut. Gebogene Türfangbänder sind ja nun keine Erfindung von mir. Selbst beim 32er sind die hinteren Türfangbänder nicht gerade. Allerdings ist es nicht ganz so geformt wie ich es mir vorstelle.

Passat 32 Türfangband hinten

Denn das ist nur an einer Stelle geknickt, ich hätte lieber eins welches auf der ganzen Länge gebogen ist.

Fündig geworden bin ich dann letzendlich beim Golf 3.

Golf 3 Türfangband

Das macht auf der ganzen Länge einen Bogen. Wenn jetzt die Länge noch ungefähr übereinstimmt wäre es perfekt. Etwas kürzer wäre nicht schlimm. Nur länger sein sollte es nicht. Mal gucken wann die Dinger bei mir eintrudeln.

Derweil hab ich mich dann noch etwas am Doorbord zu schaffen gemacht. Die Oberfräse kam ein weiteres Mal zum Einsatz.

Passat 32 Doorboard

Auf der Vorderseite waren es in erster Linie die Bereiche in den die Tür im inneren gedoppeltes Blech aufweist.

Auf der Rückseite hab ich dann noch Platz für das Zahnsegment vom Fensterheber geschaffen.

Passat TS Doorboard

Damit sollte es jetzt nirgends mehr anecken und sich so montieren lassen. Fehlen jetzt hoffentlich nur noch die Anpassungsarbeiten für das Türfangband und natürlich der eigentliche Ausschnitt für den Lautsprecher.

VW Passat TS 1975

MDF-Platte, Türfangband, Doorboard

Der erste VW Passat TS mit Vorglühsicherung

OST 9. Januar 2013 0:02 0 Comments

Am Sonntag gab es ja den unfreiwilligen Zwischenstopp mit dem phosphorisierten Batteriekasten. Nachdem der nun lackiert ist, konnte es gestern mit dem geplanten Programm weitergehen.
Die Verlegung der Stromversorgung für die Endstufe konnte ich jetzt beginnen. Ich hatte ja schon erwähnt, daß ich diesen vergoldeten Sicherungshalter, der in dem Kabelset enthalten war, nicht verwenden werde. Das wäre ein Anschlag auf meine Sehnerven.
Als Absicherung der Versorgungsleitung dient ab sofort eine Vorglühsicherung aus einem Passat Diesel.

Passat TS Vorglühsicherung

Ich mußte damit allerdings auf die Innenseite des Batteriekastens ausweichen, denn Zündspule und Vorglühsicherung paßt irgendwie nicht so recht zusammen. An den Sicherungskasten bin ich durch ein Tauschgeschäft mit Günter gekommen. Hat mich also nur einmal Briefporto gekostet. Na gut, 50 Cent für eine andere Blattsicherung habe ich auch noch investiert. Die 80A wären dann doch etwas zu heftig. Ich hab jetzt mal eine 30A Sicherung montiert.

Wie für meine Idee gemacht war übrigens der Ausschnitt unten im Batteriekasten. Die Kabel erhielten nich einen Überzug mit einem Isolierschlauch und so geht das eine Ende jetzt, paralell zum vorhandenen Kabel, zum Pluspol der Batterie und das andere Kabel entlang der Spritzwand Richtung Fahrerseite

Passat TS Kabel Endstufe

In den Innenraum geht es durch die originale Kabeldurchführung. Hier waren noch einige Plätze frei.

Passat TS Kabelverlegung

Damit alles wieder so aussieht wie vor der Lackierung der Trennwand, mußte nur noch der Wischwasserbhälter zurück an seinen Platz.

Passat TS Wischwasserschlauch

Hier gab es noch neue Schläuche. Die alten waren hart und brüchig. Extrem hart war die Ansaugseite, die immer im Wischwasser hing.

Passat TS Schlauch Wischwasser alt

Der Schlauch ist hier schon zu einem Platikröhren mutiert und ganz blau ist er auch schon geworden. Oder war das immer so? Ich weiß es nicht. Einen Übergang von Schlauch auf Rohr konnte ich aber auch nicht finden. Von daher vermutet ich, daß die Lösungsmittel im Wasser ganze Arbeit geleistet haben.

Außerdem habe ich gestern natürlich noch eine erste Anprobe des Doorboards vorgenommen.

Passat TS Doorboard

Jetzt kann man auch nachvollziehen wofür die Nut und die abgerundete Kante notwendig sind. Es sind aber noch so einige Anpassungen notwendig. Für das Zahnsegment vom Fensterheber nuß ich die Rückseite noch etwas ausarbeiten.
Wo sich jetzt die beiden provisorischen Schrauben befinden kommen später die Clipse der Türverkleidung rein. Hier brauche ich in der MDF-Platte noch kleine Ausarbeitungen und natürlich später ein ausreichend großes Loch.

Besonders heikel wird es an der vorderen Kante. Hier ist das Blech an zwei Stellen doppellagig. Das ist allerdings noch das kleinere Problem. Die auf der Oberseite markierten Stellen werden ich einfach um ca 5mm vertiefen.

Passat TS Doorboard anzeichnen

An der Strinseite sind aber auch nooch Markierungen. Wo ganz rechts der Punkt ist, sitzt die obere Schraube vom Türfangband. Links daneben, das angedeutete Quadrat, ist der Eintritt des Türfangbands selber. Hier muß ich tricksen.

Meine erste Idee, das Türfangband zu verbiegen und damit in gebogener Form in die Tür eintreten zu lassen sah anfangs recht vielversprechend aus. Das würde mir zumindest die Möglichkeit geben mehr Material von der MDF-Platte zu erhalten.

Passat TS Türfangband

Im Schraubstock, zwischen einer etwas abenteuerlicher Konstruktion, bog sich das Türfangband anfangs auch recht gleichmäßig.

Bis es einen Knall gab. Dann war es abgebrochen.

Passat TS Türfangband gebrochen

Allerdings ziemlich aussen. Wahrscheinlich durch die Kerbwirkung der eingestanzten Teilenummer, war das Material an dieser Stelle besonders anfällig. Mal gucken wie ich weitermache. Entweder starte ich einen neuen Versuche mit offener Flamme oder ich schlitze das Band mehrfach ein, um es dann in einem Bogen wieder zusammenzuschweissen.

Edit 10:00 Uhr : Bin jetzt auf der Suche nach zwei vorderen Türfangbändern vom Golf 3. Die sind von Haus aus gebogen. Wer welche hat, darf sich gerne melden.
Edit 13:15 Uhr : Erledigt, Danke!

VW Passat TS 1975

MDF-Platte, Sicherung, Türfangband, Doorboard, Tür, Motorraum, Kabelbaum, Batteriekasten

Man ist nie zu alt um neue Sachen auszuprobieren

OST 8. Januar 2013 0:02 1 Comment

Holz als Werkstoff konnte mich noch nie so recht begeistern. In dieser Ecke treibe ich mich auch eher selten herum. So habe ich auch nur wenig Werkzeug aus diesem Segment.
Was mit zum Beispiel fehlte war eine Oberfräse. Die habe ich jetzt aber für ein paar Tage leihweise erhalten und so kann ich mit den Arbeiten der Lautsprechermontage in den Türen weitermachen.

Zunächst übertug ich mal ein paar Maße von der Pappschablone auf die vorbereiteten MDF-Platten.

Passat TS MDF Platte

Entlang der aufgezeichneten Linie brauche ich eine ca. 5mm tiefe Nut. Die MDF-Platte habe ich kurzerhand mit zwei Schrauben auf die Werkbank geschraubt. Somit liegt die schon mal sicher und rutsch mir nicht in der Gegend rum.

Dann tastete ich mich zunächst einmal an die gewünschte Tiefe heran.

MDF Platte Oberfräse

Dann gings es freihand immer an der Linie entlang. Bis auf ein paar kleine Ausrutscher ist die Nut recht sauber geworden.

MDF Platte Nut

Die Nut ist aber viel breiter als sie eigenlich sein müßte. Ein gewisser Spielraum für die kleinen Schlenker ist also vorhanden.

Eine Ecke habe dann noch mit der Stichsäge entfernt und der Kontur des Auschnitts in der Tür angepaßt.

MDF Platte Ecke ab

Dann stand stand ein Werkzeugwechsel an der Fräse an.

MDF Platte Oberfräse Kante

Die eine Seite der MDF-Platte brauchte eine abgerundete Kante.

MDF Platte Kante abgerundet

Wenn die Platte jetzt auch noch halbwegs paßt, bin ich zufrieden. Es werden zwar noch weitere Schritte folgen müssen, die mache ich aber erst nach dem ersten Anhalten. Das nächste Mal wenn ich in der Werkstatt bin….

VW Passat TS 1975

Tür, Lautsprecher, MDF-Platte, Doorboard

Manchmal kommt es anders als man denkt

OST 7. Januar 2013 0:02 1 Comment

Es sollte ein ganz ruhiger Sonntag werden. In aller Ruhe wieder die ganzen Sachen wieder im Motorraum und im Wasserkasten verlegen. Dann noch das Stromkabel für den Verstärker gleich mit einziehen und dann mal gucken was es noch so zu tun gibt.

Passat TS Kabelbaum Motorraum

Klappte eigentlich auch alles ganz gut.

Passat TS Kabelbaum Wischer

Die Tachowelle und der Gaszug sind auch wieder richtig montiert. Die Federbeine sind auch wieder im Dom befestigt. Nicht ganz so gut sah allerings die Gummitülle von dem Stecker für den Wischermotor aus.

Passat TS Stecker Wischernotor

Hier muß ich mal sehen, daß ich irgendeinen Kabelbaum von einem Schlachter auseinandernehme und dem die Tülle klau. Kleinkram.

Genauso ein Kleinkram sollte eigentlich auch die Verlegung der Stromversorgung für den Verstärker werden.

Passat TS Kabel Endstufe

Auf der Suche nach einem geeigneten Platz für den Sicherungshalter, kam ich irgendwie nicht drumherum die Batterie herauszunehmen. Diesen Sicherungshalter werde ich übrigens nicht verwenden. Wie sieht das denn aus? War halt billiger ein ganzes Kabelset inkl. Sicherungshalter, Cinchkabel und Quetschverbindern zu kaufen. Hätte ich das Kabel einzeln gekauft, wäre ich nicht so günstig davon gekommen.

Aber zurück zur Batterie. Als ich die draußen hatte traf mich der Schlag.

Passat TS Batteriekasten Phosphorsäure

Nicht das mich da jetzt große Rostplacken erwarteten. Nein, vielmehr ist mir wohl etwas von der Phosphorsäure an der Batterie runtergelaufen. Die hat jetzt in den letzten Wochen das getan was sie eigentlich auch machen sollte. Nur eben nicht hier…

Es half alles nichts. Ran an den Speck. Wird der Boden vom Batteriekasten eben auch noch schnell lackiert. Und schnell mußte es wirklich gehen. Als ich das Mahleur entdeckte war es 15:15 Uhr und um 18:15 Uhr warteten meine Kumpels auf dem Squash-Court auf mich.

Das übliche Spiel. Saubermachen mit der Drahtbürste, mit Schleifpapier leicht anschleifen und dann Grundierung.

Passat TS Batteriekasten grundiert

Trotz des engen Zeitplans hab ich als Untergrund wieder einen Schluck von dem 2k-Epoxy-Grundierfüller verwendet. Den anschließenden Trockungsprozess hab ich dann mit dem Heißluftfön etwas beschleunigt. Durchgetrocknet nach 35-45 Minuten bei 60-80° C stand auf der Dose. Kein Problem. Da ich sowieso nass-in-nass weiterlackieren wollte, habe ich bereits nach 30 Minuten angefangen den Basislack aufzutragen.

Passat TS Batteriekasten lackieren

Der trocknete dann auch sehr schnell an, sodass ich bereits nach dem Reinigen der Pistole den Klarlack angerührt und aufgebracht habe.

Anschließend blieb sogar noch etwas Zeit das ganze Papier und vor allen Dingen das Klebeband wieder zu entfernen. Das Klebeband mach ich gerne recht frühzeitig wieder ab, damit es nicht ganz so harte Kanten im Lack gibt. Der Klarlack kann dann bis zum Trocknen noch ein bisschen „auslaufen“.

Passat TS Batteriekasten lackiert

Ab zum Sport: Nimm mich jetzt, auch wenn ich stinke…. Echte Freunde kann nichts umhauen. 😉 Jungs, Ihr habt tapfer durchgehalten!

VW Passat TS 1975

Grundierung, Lackierung, Quetschverbinder, Batterie, Gaszug, Phosphorsäure, Kabelbaum, Batteriekasten

Das war wohl der letzte große Brocken

OST 6. Januar 2013 0:02 0 Comments

Ich hoffe mit den gestrigen Samstag habe ich den letzten großen Brocken aus dem Weg räumen können. Was jetzt noch kommt dürfte alles im überschaubaren Rahmen bleiben.

Als allererstes ging es aber noch mal der Endspitze an den Kragen.

Passat TS Endspitze gespachtelt

Die bekam eine Lage Spachtel und der konnte dann in aller Ruhe aushärten.

Der nächste Schritt war nahm nämlich einige Zeit in Anspruch. Das Lackieren der Innenradhäuser, der Federbeindome und der Trennwand zum Wasserkasten.

Richtig praktisch ist es übrigens, wenn man sich den benötigten Lack bei jemanden bestellt, der zum Einpacken der ganzen Artikel frisches Abdeckpapier verwendet. Von den Papier war nach zwei Sendungen reichlich vorhanden.

Passat TS Motorraum lackieren

So habe ich erst mal ein wenig davon über alle Bereiche gelegt, die nichts von dem Viperngrün abbekommen sollen.

Passat TS Lackiervorbereitungen

Der Rest ging dann wie üblich in zwei Ettappen über die Bühne. Zuerst den Basislack. Im Motorraum und in den Radhäusern stand ja nur ein Teillackierung auf dem Programm. Die vermeintlichen Übergänge habe ich im Vorwege noch gesäubert und mit ganz feinem Schleifvlies mattiert.

Passat TS Federbeindom Basislack

Ich konnte die Übergänge nach dem Basislackauftrag selber kaum noch wahrnehmen. Der Farbton scheint also wirklich zu passen.

Während der Trocknungsphase habe ich die Endspitze noch mal kurz verarztet. Erst den Spachtel abgeschliffen und dann eine Schicht Grundierung hinterher.

Passat TS Endspitze grundiert

Die Grundform stimmt, aber ein paar Löcher bliebn noch sichtbar. Da muß ich noch mal etwas nacharbeiten.

Dann gings an den Klarlacküberzug. Geizig war ich mit dem Zeug nicht. Immer rauf damit.

Was natürlich beim Beilackieren nicht ausbleibt, sind die Übergänge mit Sprühnebel. Hier links am Federdom kann man so einen Bereich gut erkennen.

Passat TS Federbeindom Sprühnebel

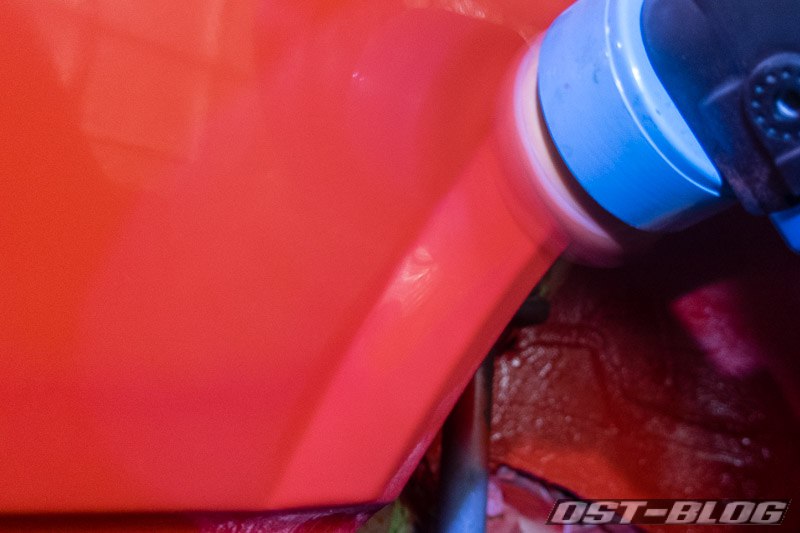

Den Nebel versuche ich noch wegzuschleifen und die Übergange dann zu polieren.

Passat TS Radhaus lackiert

Es ist immer wieder fazinierend was so ein bisschen Farbe ausmacht. Zuvor noch das Bild eines Abwracksopfers, wird nach dem Lackieren da fast ein Neuwagenfinish draus. Mal abgesehen von den ganzen dreckigen Motorteilen. 😉

Die A-Säule habe ich nur ansatzweise mitlackiert. Den Rest soll der Lackierer machen. So braucht er sich aber wenigstens nicht mit den ganzen Ecken und Kanten im Vorderwagen rumzuärgen. Ist schon wesentlich einfacher wenn der Passat dafür auf einer Bühne steht.

Passat TS A-Säule lackiert

Im Radkasten kann man durch den Kamerablitz jetzt auch gut erkennen bis wohin ich nachlackiert habe. Bei der normalen Hallenbeleuchtung hatte ich das garnicht erkannt.

VW Passat TS 1975

A-Säule, Polyesterspachtel, Lackierung, Motorraum, Innenradhaus, Kotflügelbefestigungskante, Dreiecksblech, Endspitze
