Saisonbilanz 2012 – ´75er VW Passat TS

Saisonbilanz als Bezeichnung ist natürlich etwas hochgegriffen. Die Saison für meinen Passat TS lief schließlich fast nur bei mir in der Werkstatt ab. Trotzdem gibt es auch hier natürlich einen offenen und ehrlichen Rückblick.

Die Geschichte Begann Anfang April. Pizza hatte mich gebeten bei der Besichtigung eines 32er zu unterstützen. Dort angekommen standen da aber auf einmal zwei alte Passat in der Scheune.

Passat TS Entdeckung

Es kam so wie es kommen musste. Pizza kaufte den cliffgrünen und ich den viperngrünen. (mehr …)

Der Beulendoktor war zu Besuch

Gestern gings mal einen entscheidenden Schritt mit den Lackiervorbereitungen weiter. Dirk war zu Besuch und er hat sein ganzes Equipment an Hämmern, Ausbeuleisen und Saugnäpfen mitgebracht.

Beulendoktor

Er war so nett und hat mir im Laufe des Tages alle Beulen aus dem Passat TS herausgezaubert. Das ist eine Arbeit, die mir einfach nicht so liegt. Ich habe da einfach nicht die Ruhe zu und werfe dann zu schnell die Flinte ins Korn. Danach wären dann sicher immer noch größere Mengen an Spachtel nötig.

Im laufe des Tages gesellte sich dann auch Michael noch dazu. Er paßte auf, daß Dirk nicht pfuscht und griff bei Bedarf ein.

Hammer

Wirklich nötig war das natürlich nicht. Aber Spaß muß sein. Sonst wäre es ja stinklangweilig.

Frontblech ausbeulen

Von hinten links ging es im Uhrzeigersinn einmal komplett ums Auto.

Ich war während dieser Zeit natürlich auch nicht untätig. Die Bitumenmatte auf der rechten Seite des Wasserkastens mußte dran glauben.

Bitumenmatte Passat TS

Mit dem Multischneider ging das auch relativ probelmlos. Zwischenduch mußt ich dann aber mal pausieren.

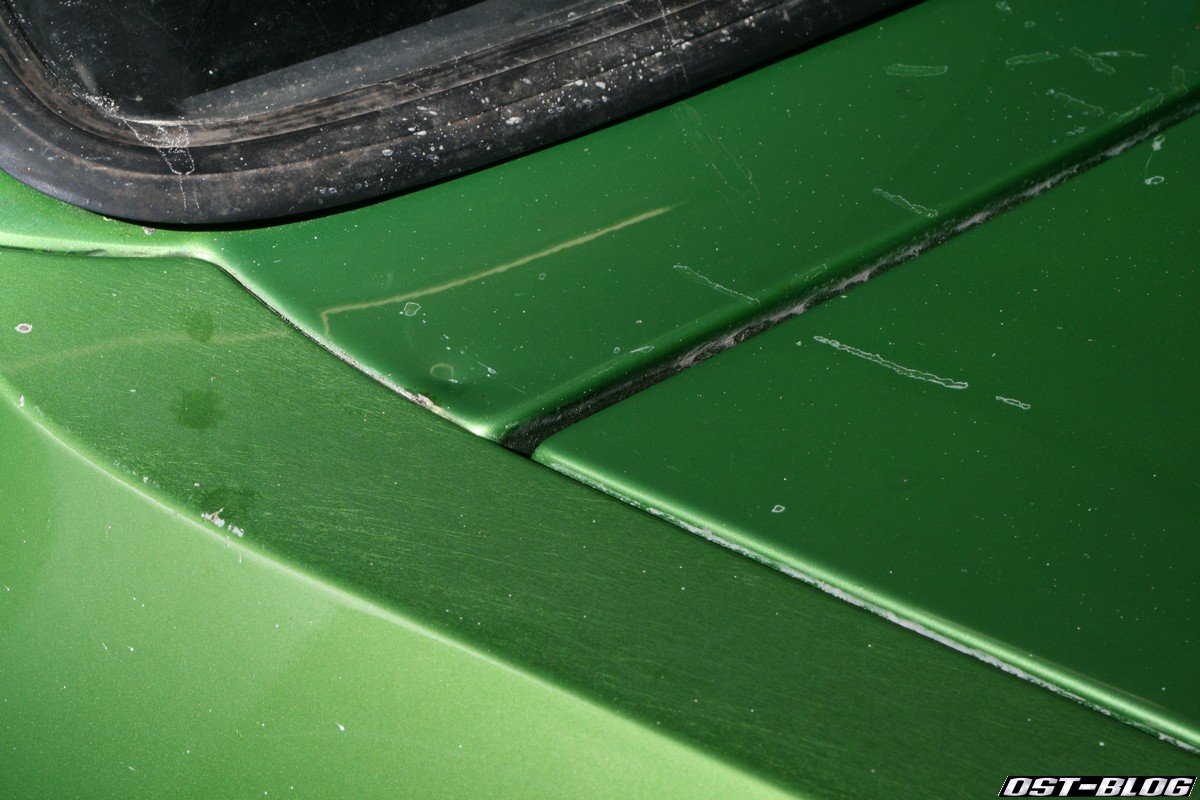

Windleitblech ausbeulen

Dirk machte sich über die Beule im Windleitblech her. Zeit für mich mal die ersten Ergebnisse in Augenschein zu nehmen.

Seitenteil ausgebeult

Ich bin mit dem Ergebnis sehr zufrieden. Der Rest ist für den Lackierer kein Problem mehr. Wichtig war ja in erster Linie nur, daß die Spachtelstärke später nicht mehrere Millimeter dick werden muß.

Dirk war dann einmal fast rum. Er setzte am rechten Seitenteil für´s erste den Schlußpunkt.

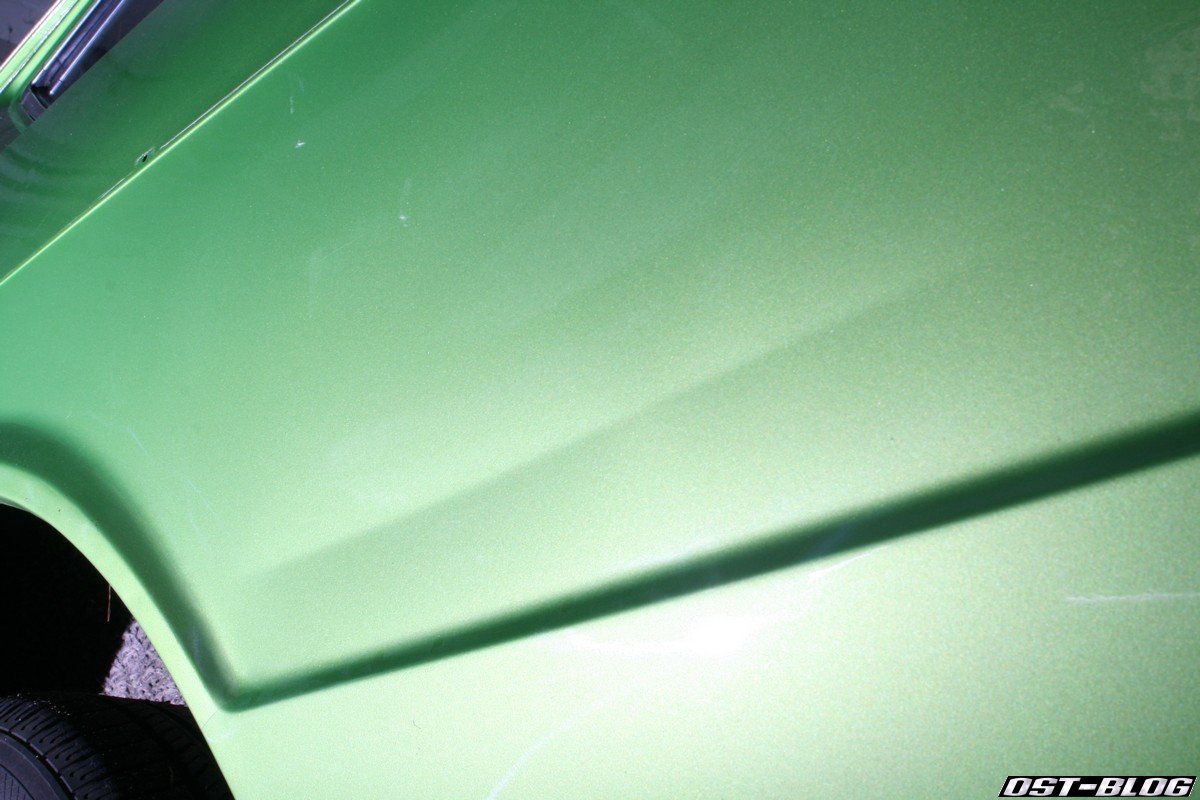

Seitenteil rechts

Ich der Zwischenzeit hatte ich den Wasserkasten dann auch von der Bitumenmatte befreit.

Wasserkasten blank

Hier kam zum Glück überall wirklich nur leichter Rostansatz zu Tage. Keine akute Bedrohung.

Ganz zum Schluß kam noch ein ganz neues Werkzeug zum Einsatz. Dirk hatte damit auch noch nie gearbeitet, wollte es aber gerne mal ausprobieren. Also habe ich mal so einen Ausbeulset besorgt.

beulenzieher

Das Set besteht im wesentlichen aus einer Brücke und zwei Tellern mit Gewindestift. Weiter ist da noch eine Heißklebepistole und Kleber im Set. Die Teller werden auf den Lack geklebt. Die zieht man mit einer Rändelmutter nach oben und die Beule soll verschwunden sein.

Wir waren skeptisch ob das wirklich funktioniert. Aber es ging überaschenderweise erstaunlich gut. Zwar löste sich am einigen Stellen auch der Klarlack ab und wir mußten nochmals ansetzten, aber das war uns ja egal. Wunder kann man von dem Set sicher nicht erwarten, aber es ist auf jeden Fall eine willkommende Ergänzung gewesen.

wasserkasten passat TS

Im Wasserkasten habe ich dann schon mal mit den ersten Entrostungs- und Schleifarbeiten begonnen. Diese Seite sieht wirklich schon sehr brauchbar aus. Da fehlt nur noch etwas Feinschliff.

Auch die ausgebeulten Partien wurden noch einmal gründlich unter die Lupe genommen. Michael markierte mit einem Edding die Stellen, die der Lackierer später noch mal besonders bearbeiten soll.

beuleninspektion

Dirk war sehr selbstkritisch und hätte es gerne noch ein wenig glatter hinbekommen. Ich find das Ergebnis aber sehr vorzeigbar. Im Endeffekt wird der Lackierer den Rest mit einer dünnen Schicht Spachtel überziehen und dann ist alles glatt.

Sicherungskasten? Mein Passat TS fährt auch ohne!

So langsam hab ich mich vom ersten Schock erholt. Es zeichnen sich so langsam erste Lösungen zu dem Rostproblem im Wasserkasten ab.

Was natürlich noch verschwinden mußte, war der Sicherungskasten.

Sicherungskasten Passat TS

1975 ist das einzige Modelljahr beim Passat, bei dem sich die Zentralelktrik im Wasserkasten befindet.

Warum kann es nicht überall so aussehen wie unter dem Kasten?

Ausschnitt Wasserkasten

Um auch von unten vernüftigen Zugang zu dem Roststellen zu bekommen, hab ich dann auch noch gleich das Armaturenbrett ausgebaut.

Lenkstockhebel Passat 1975

Lenkrad ab, Kombiinstrument raus und Lenkstockhebelverkleidung ab.

Dann sind es nur noch zwei Muttern die von Wasserkasten aus gelöst werden müßen, zwei Blechschrauben von der Seite und eine Schraube an der Strebe unter der Heizungsbetätigung.

Armaturenbrett  Passat

Ich häte das Teil allerdings auch ohne den Rostbefall im Wasserkasten ausgebaut. Ohne Armaturenbrett läßt sich die Windschutzscheibe später viel leichter wieder einbauen. Und außerdem hatte das Ding sowieso einen Riß….

Nun will ich mir den TS aber nicht gänzlich lahmlegen. Es kommt sicher nochmal die Situation, daß ich ihn bewegen muß. Da mir die Schiebeaktion nach der Panne mit dem Schaltgestänge in bleibender Erinnerung ist, habe ich kurz improvisiert. Et voilà: Hier ist die neue Schaltzentrale.

Schaltzentrale

Mehr braucht es nicht um den Motor zu starten, am Laufen zu halten und wieder abzustellen.
Die beiden zusammengewirbelten Kabel gehen einmal zum Vorwiderstand der Zündspule und einmal zum Abschaltventil am Versager. Das ist sozusagen jetzt Klemme 15.
Das Kabel mit dem Kabelschuh geht zum Anlasser auf Klemme 50.
Ein kurzer Probelauf brachte das gewünschte Ergebnis. So bin ich weiterhin ohne Einschränkungen mobil.

Zum Schluß mußte ich noch mal was ausprobieren. Am Samstag werde ich wohl Besuch von jemanden bekommen, der in Sachen Beulen und Blech über eine wesentlich größere Erfahrung verfügt als ich. 😉 Für solche Hilfe bin ich natürlich sehr dankbar. Blech ist nicht ganz so meine Welt. Die Technik liegt mir einfach mehr.
Um hier etwas vorbereitet zu sein, habe ich mal ausprobiert ob sich ein Multimaster wirklich auch durch Blech so spielend durchosziliert.

Multimaster

Funktioniert erstaunlich gut. Ob er am Samstag allerdings wirklich schon zum Einsatz kommt, wird sich erst noch zeigen. Im Vordergrund steht die Beulenentfernung der Außenhaut.

Beulen, Rost und Lackschäden am Passat TS

Lackieren oder nicht ? Das ist immer noch die Frage. Alle Kommentare die reinkamen, gingen in die Richtung „Zustand erhalten“. Vielleicht auch verständlich. Die bisherigen Fotos haben das wahre Ausmaß der Lackschäden nur schlecht wiedergegeben.

Ich habe mir mal den Spaß gemacht und auf einem Foto mal versucht die Beschädigung zu kennzeichen.

Passat TS Schadstellen

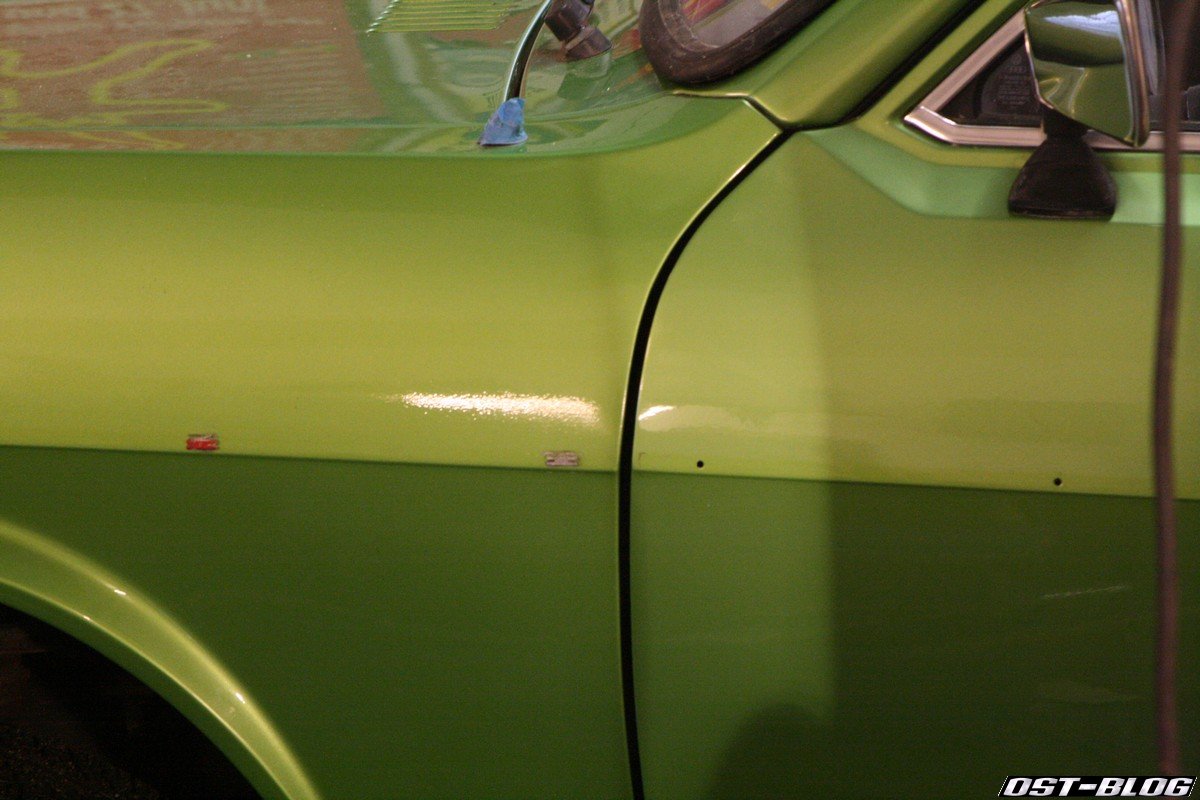

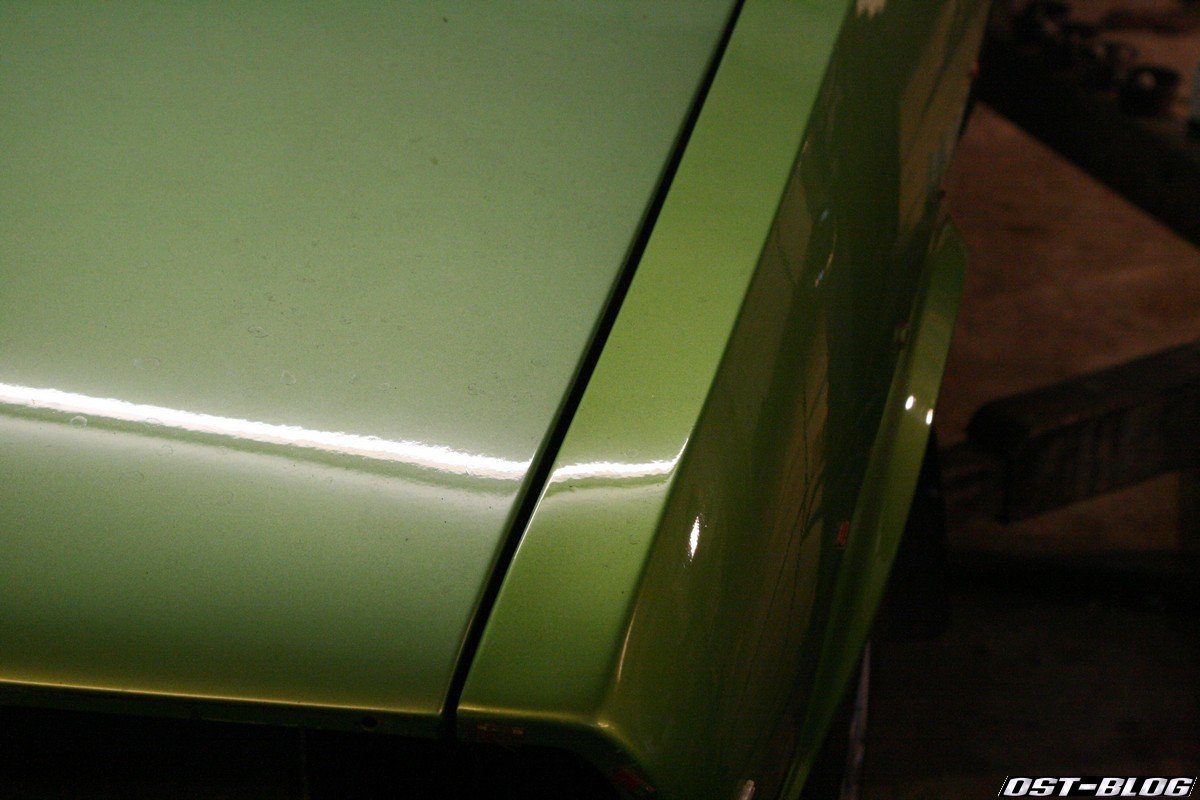

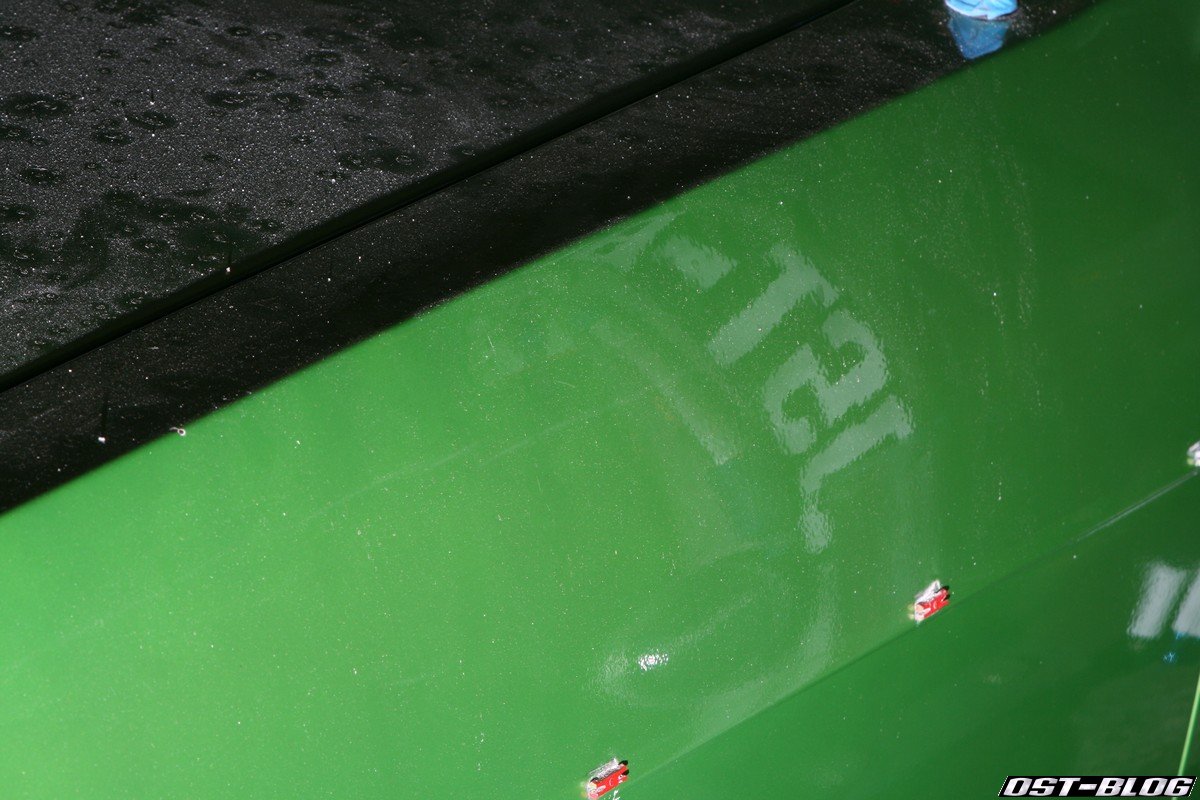

Da kommt ganz schön was zusammen. Zu erkennen ist auf dem Foto davon nur sehr wenig. Das einzige was ins Auge fällt ist der nachlackierte vordere Kotflügel. Der ist leider etwas zu dunkel geraten und der Klarlack ist auch nicht richtig glatt geworden.

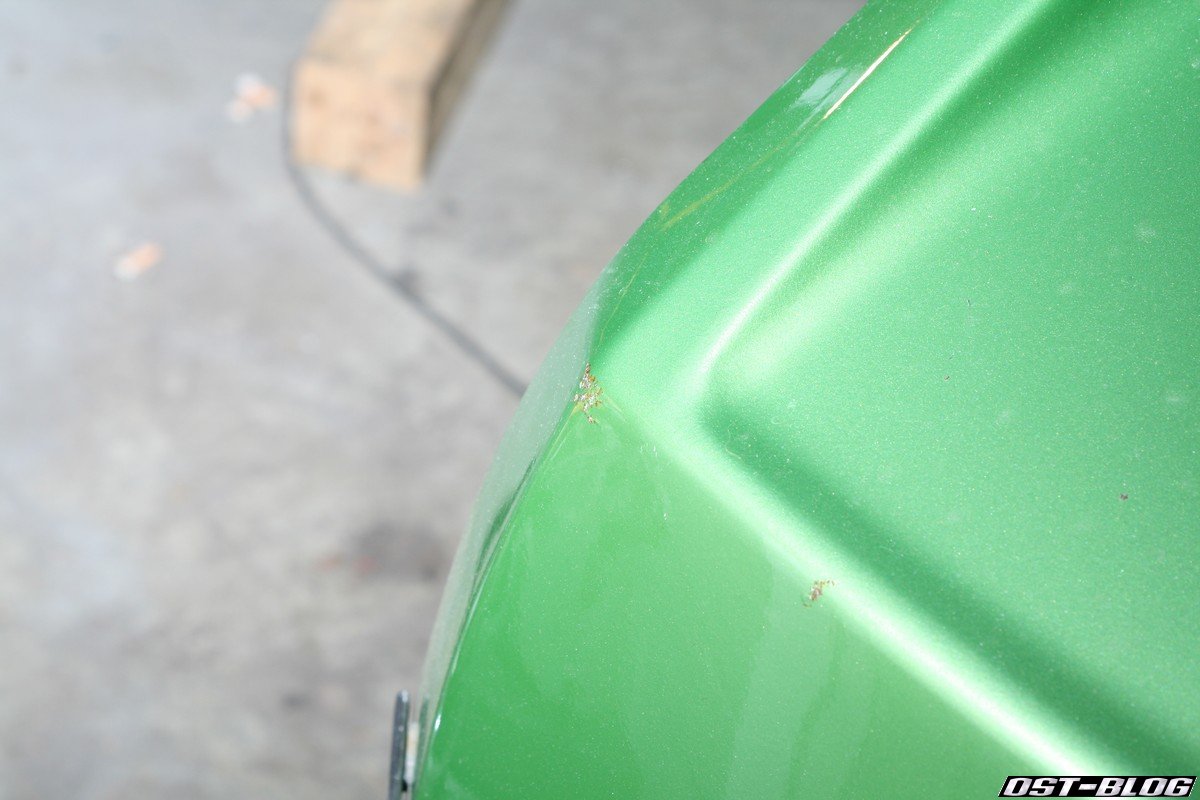

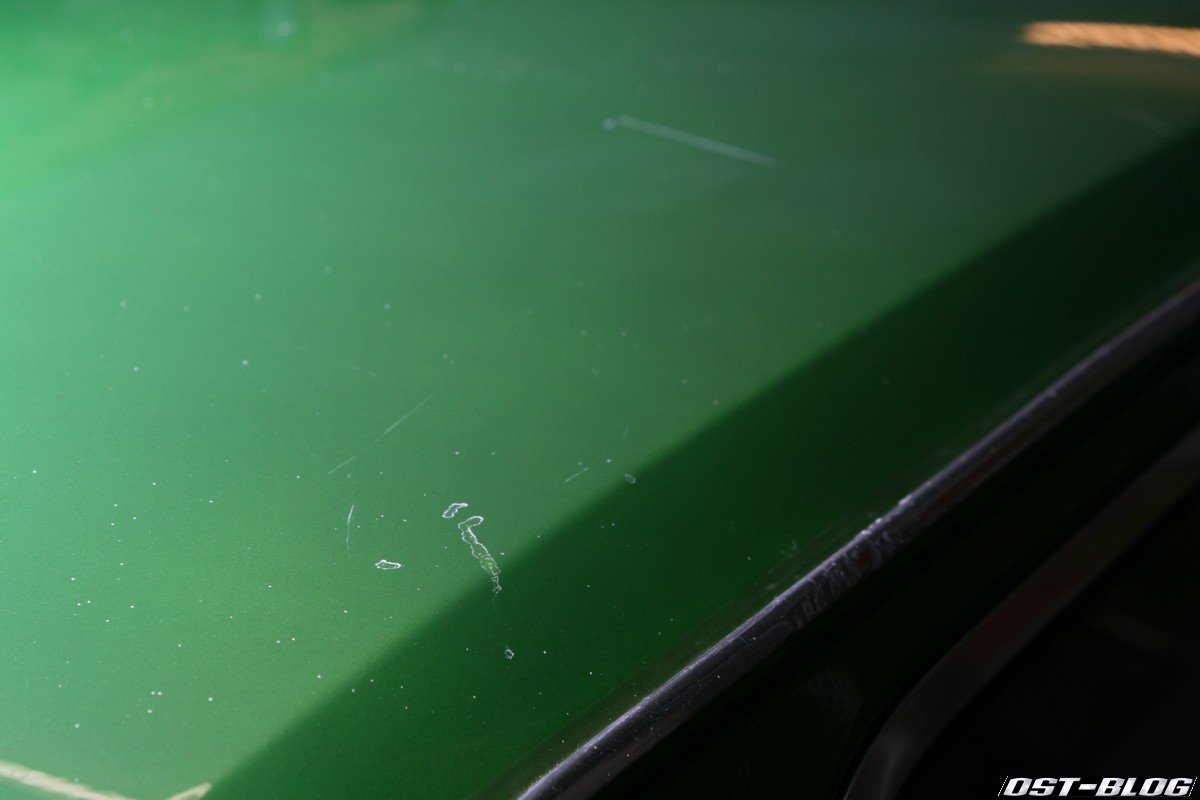

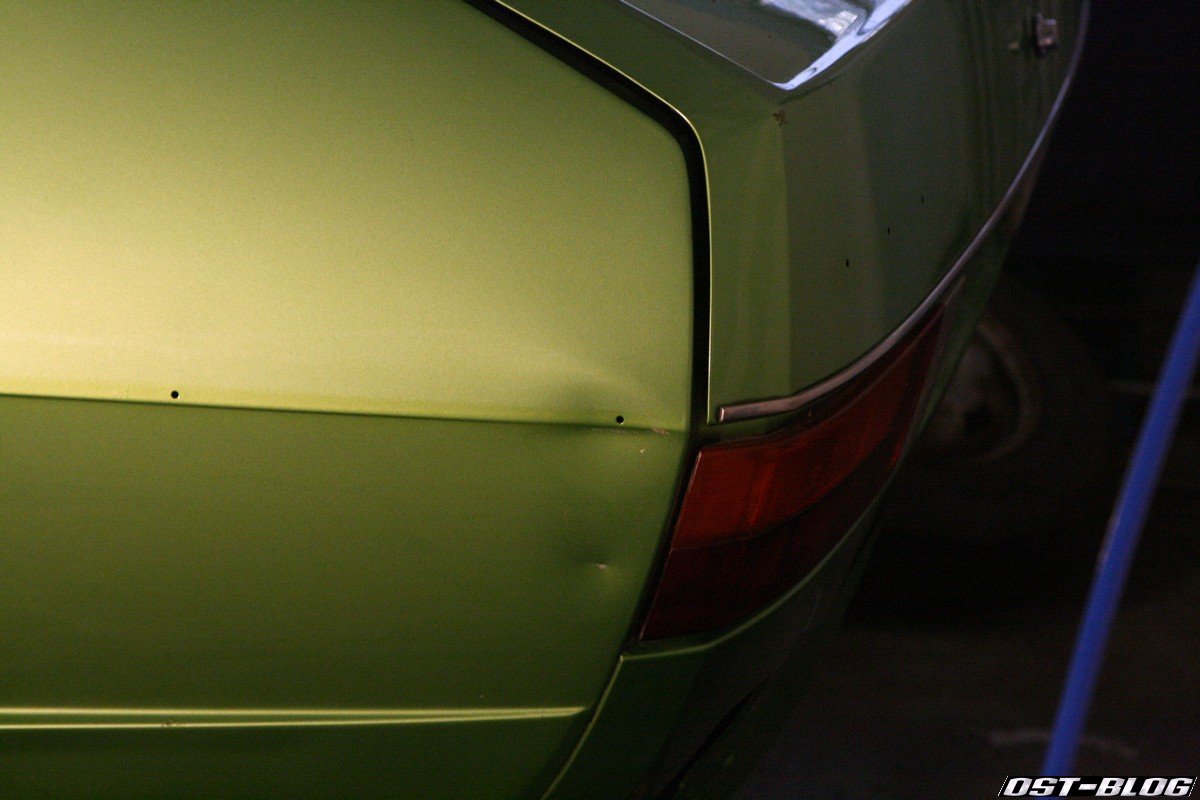

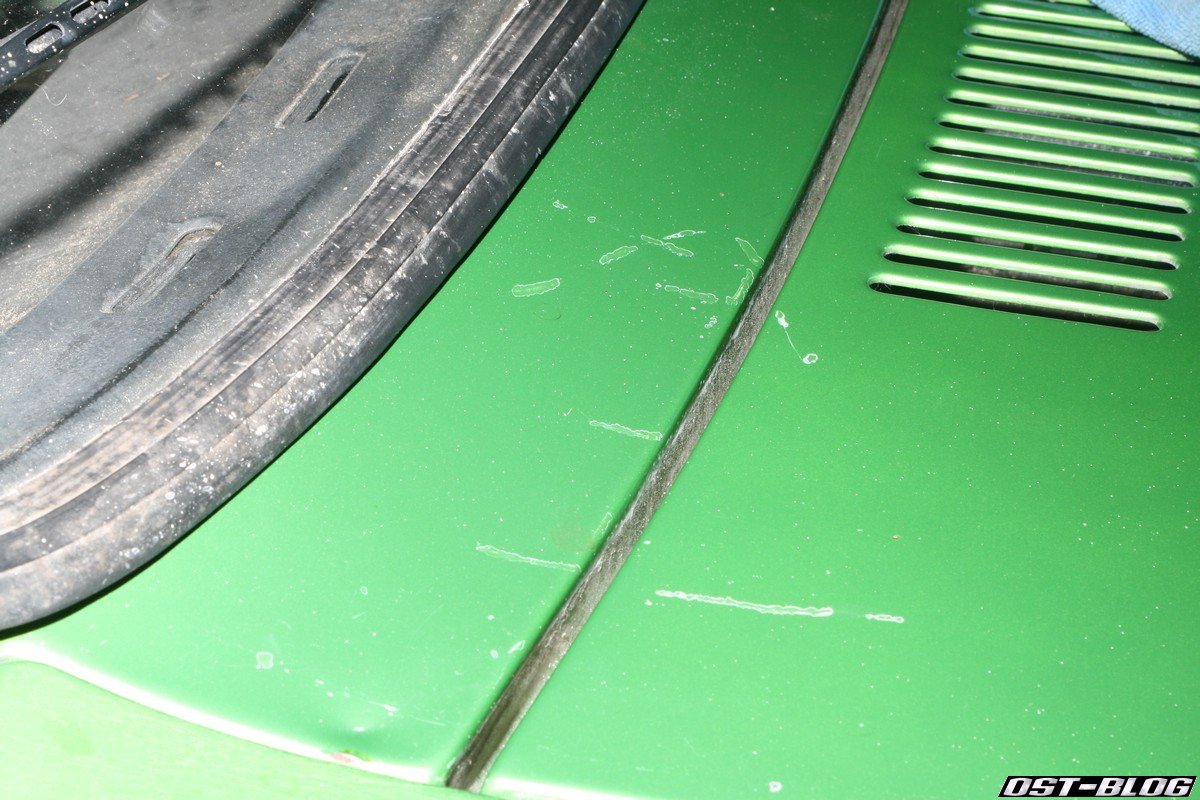

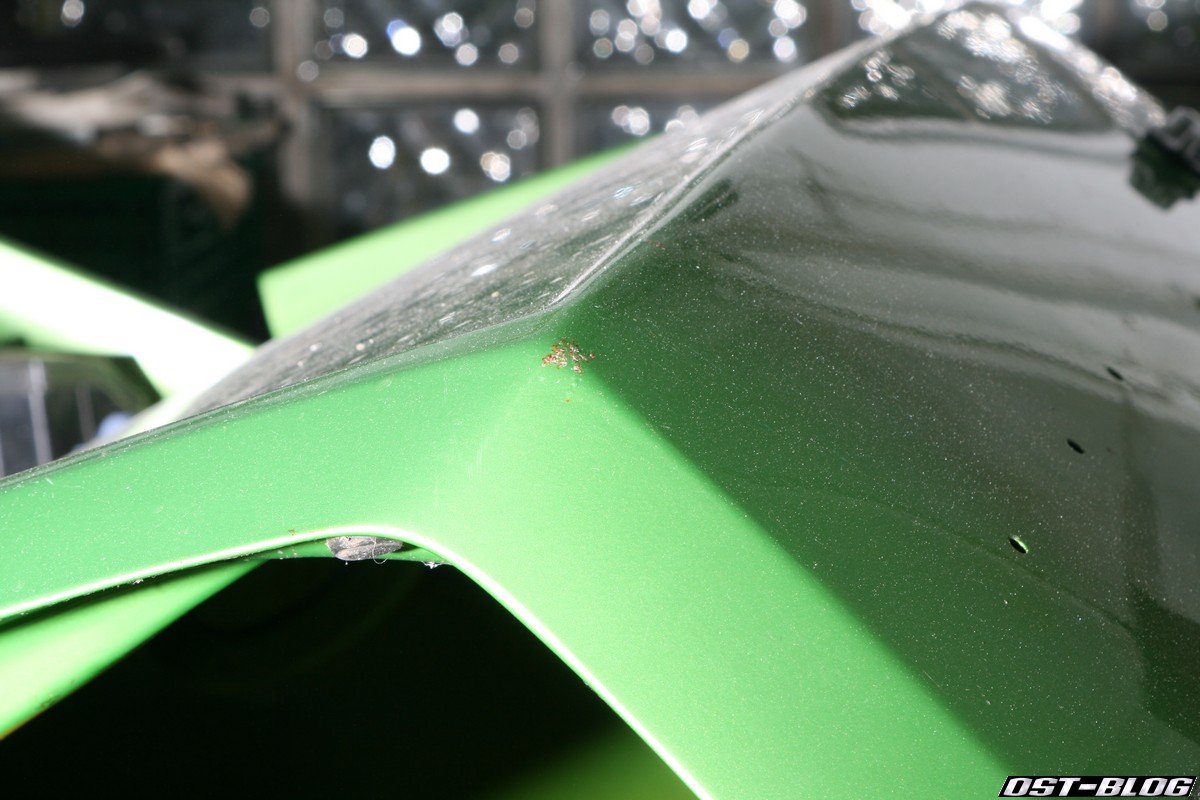

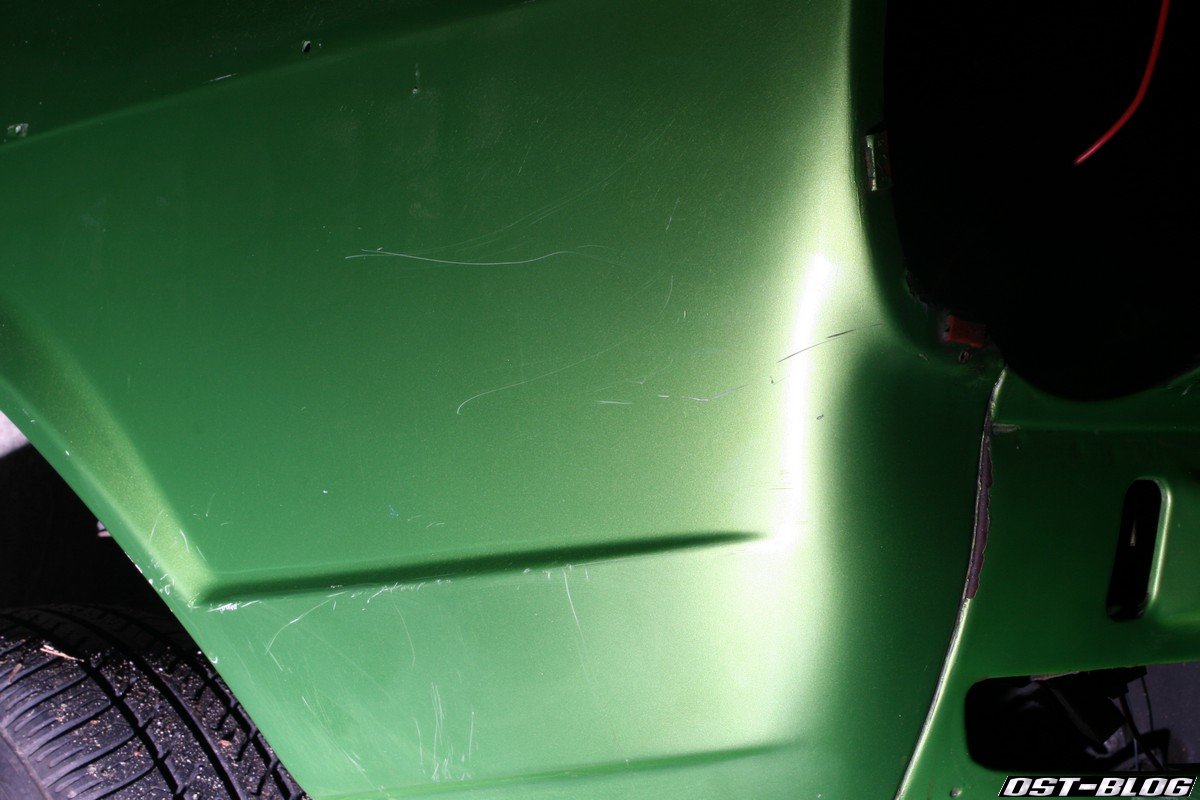

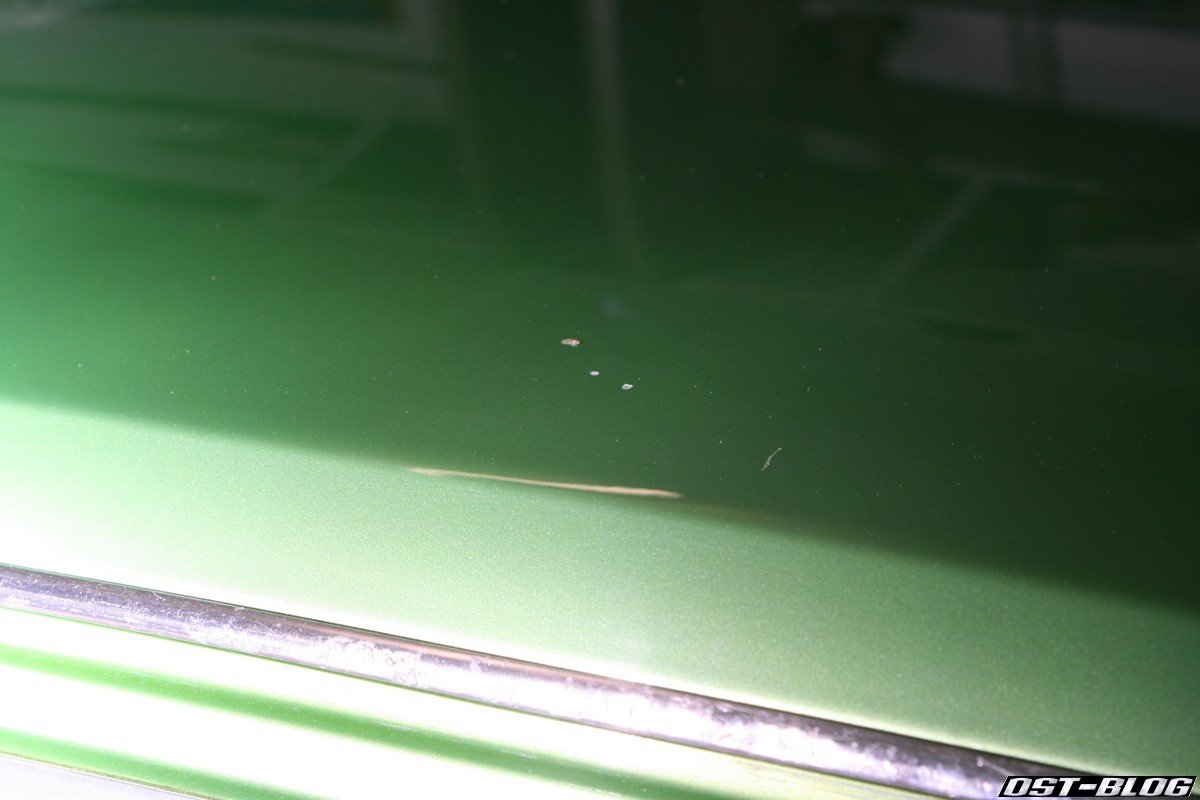

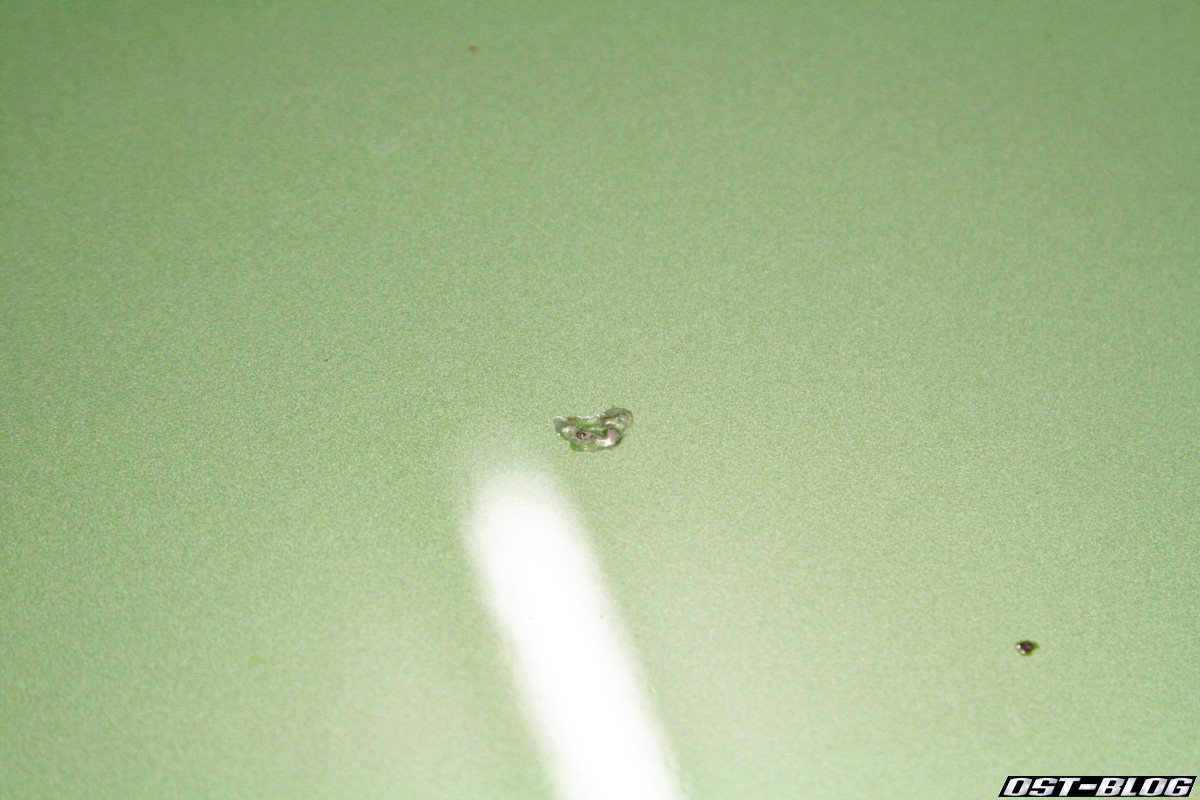

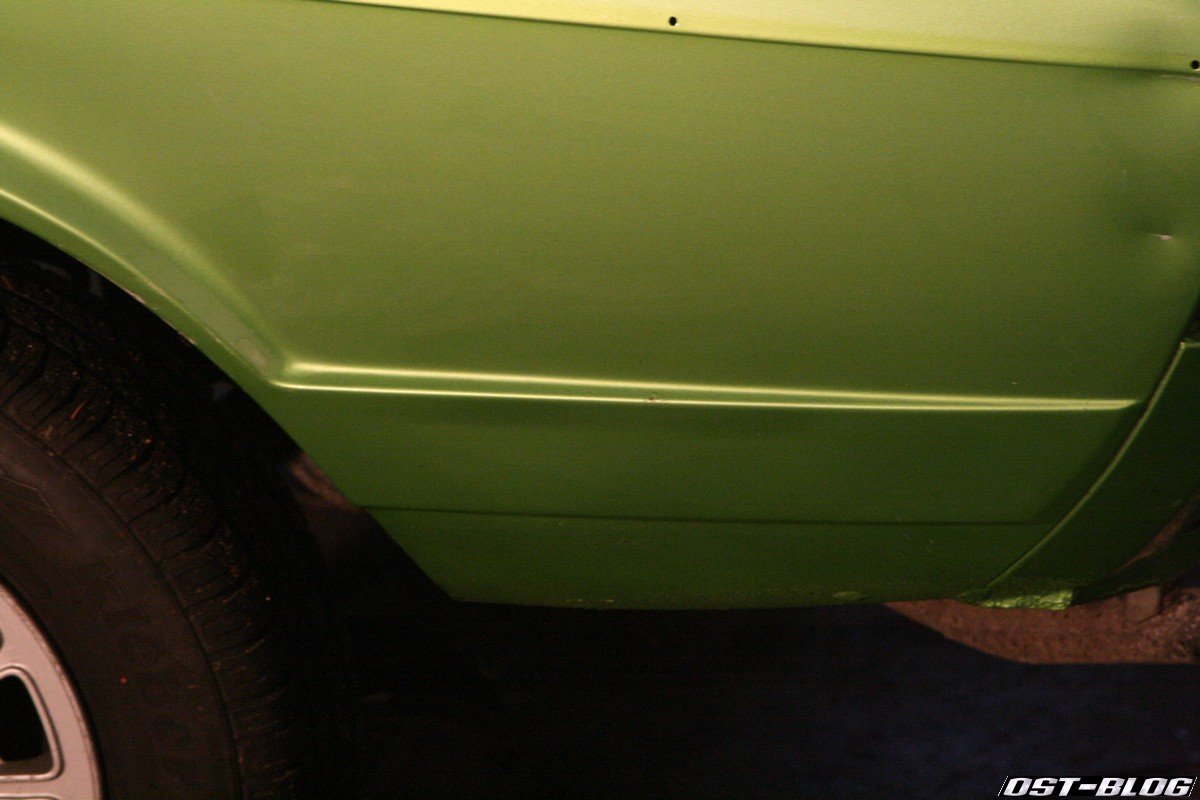

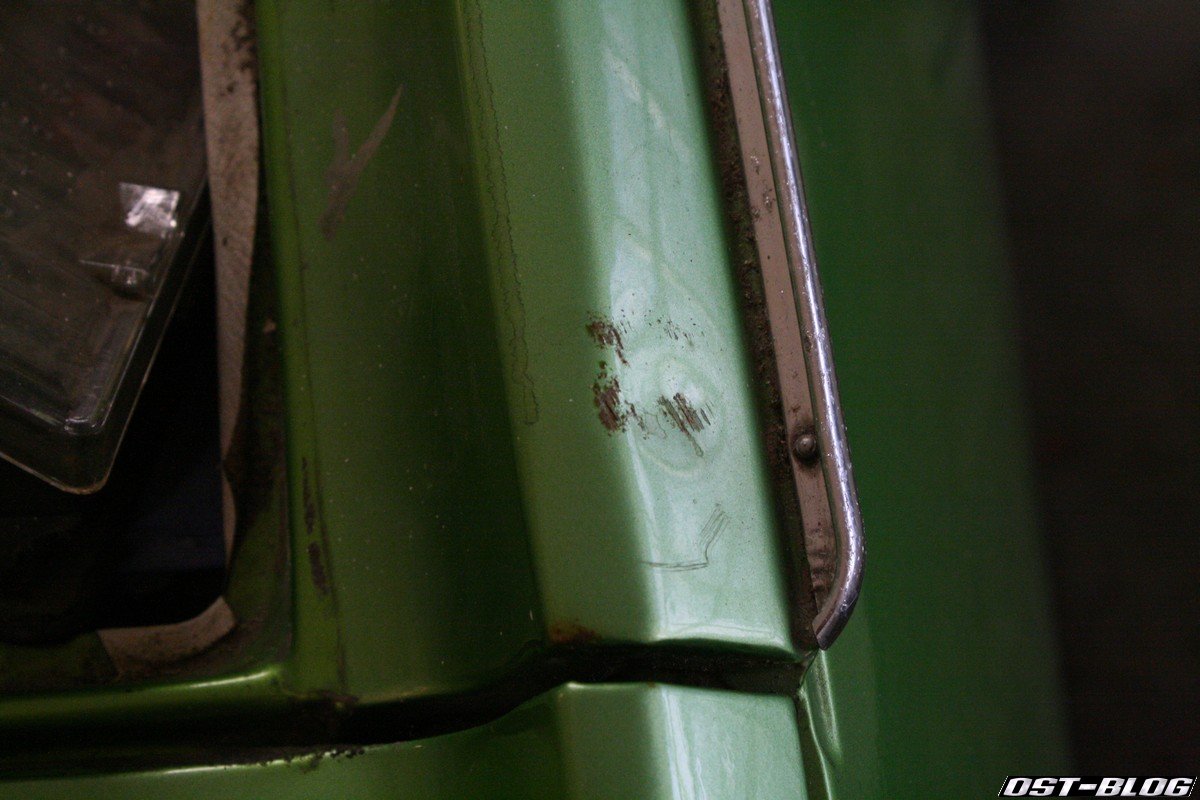

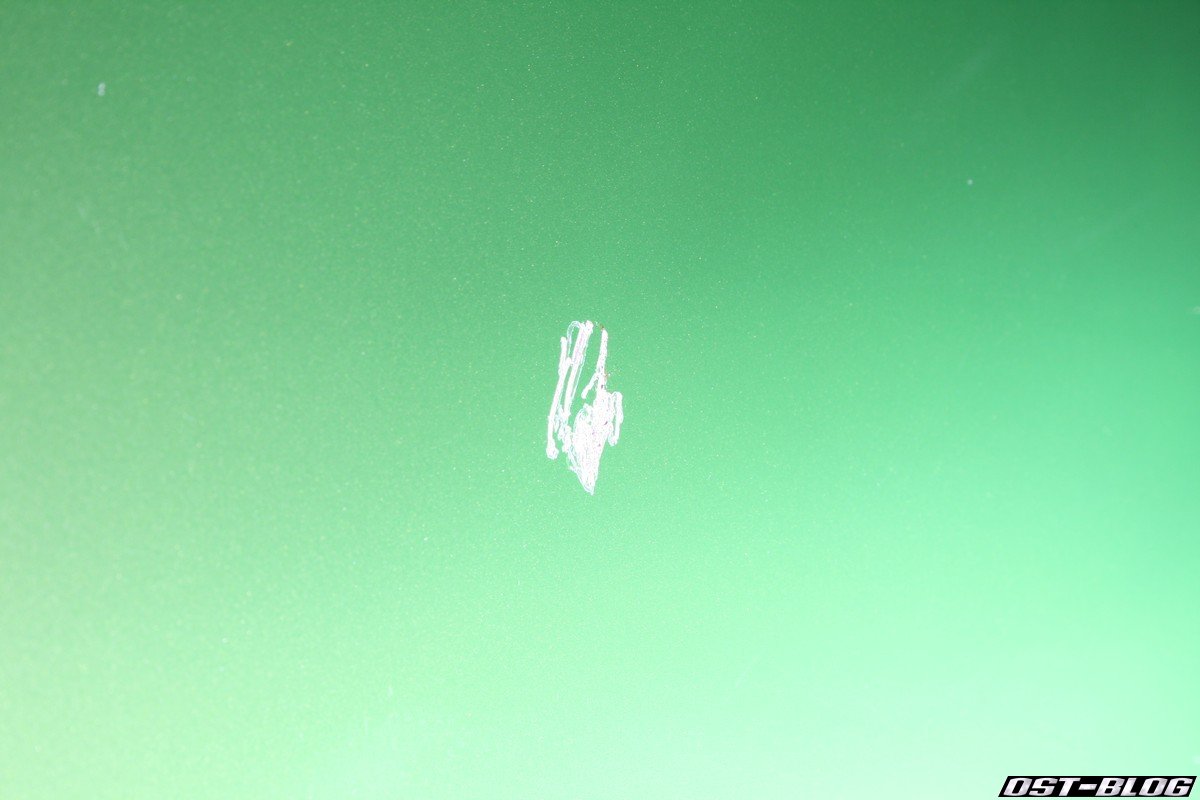

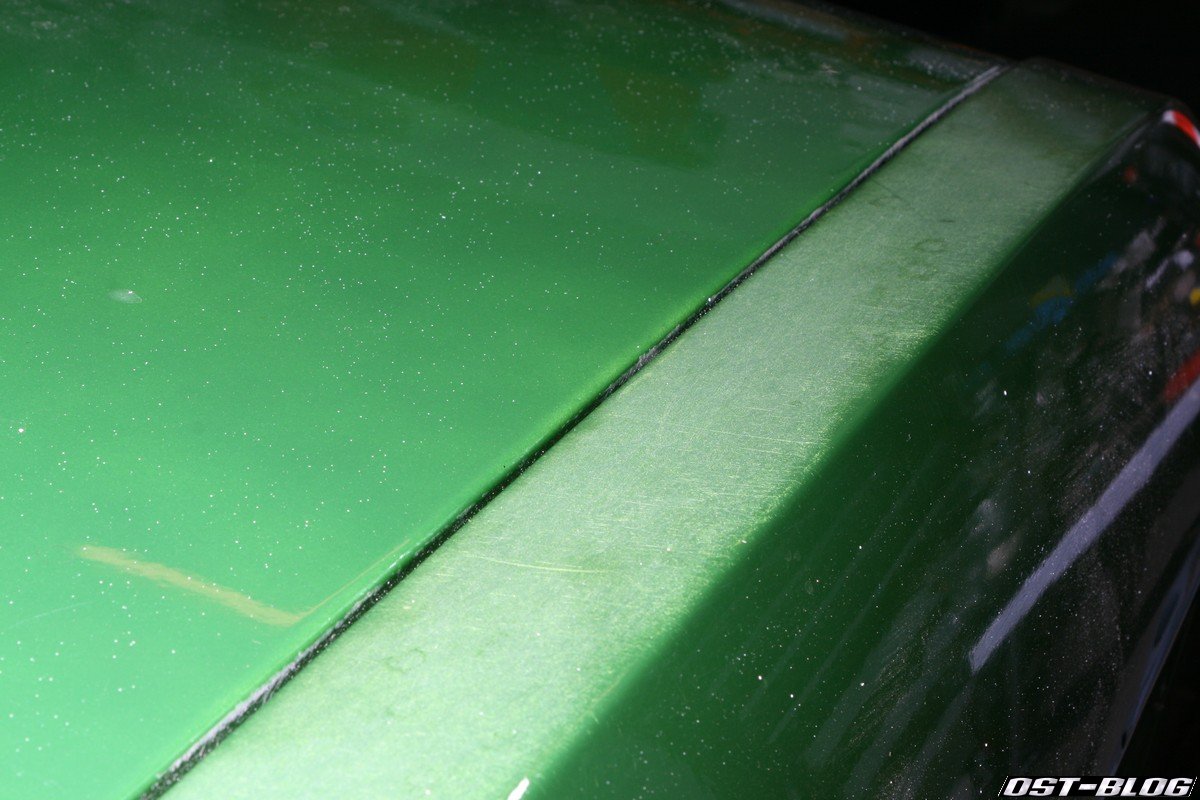

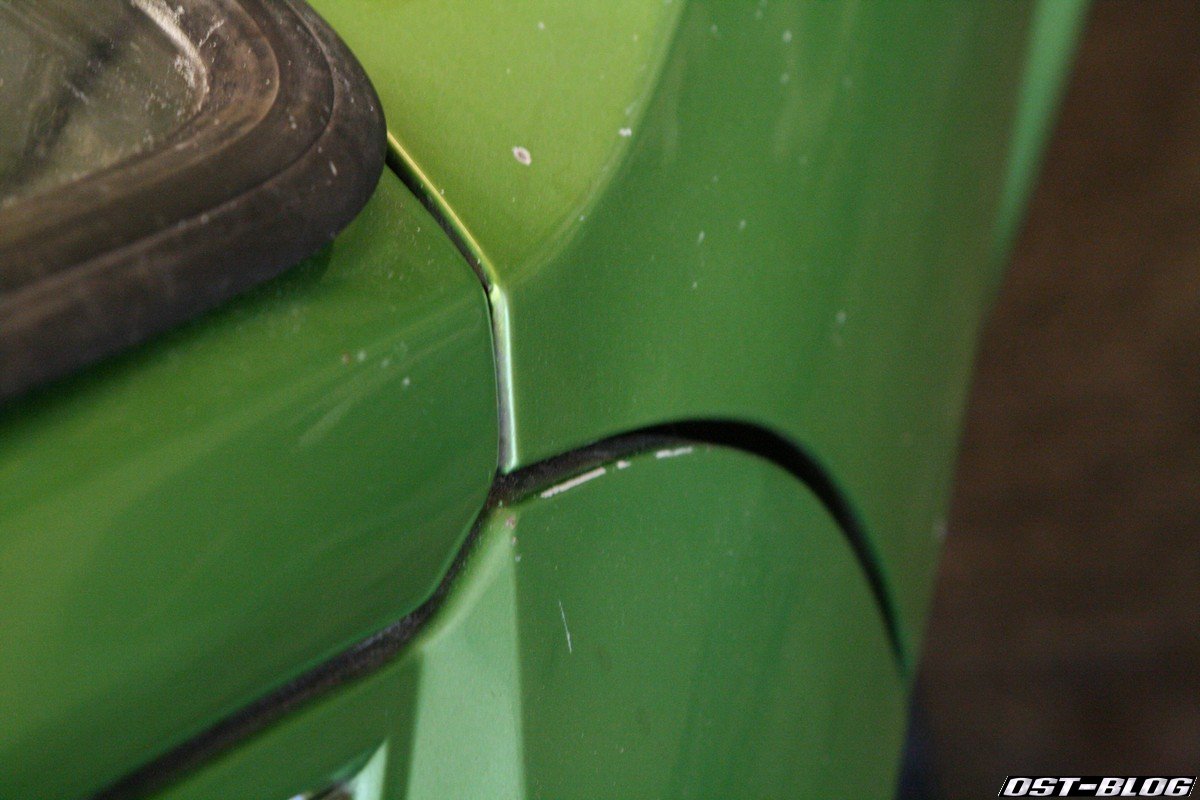

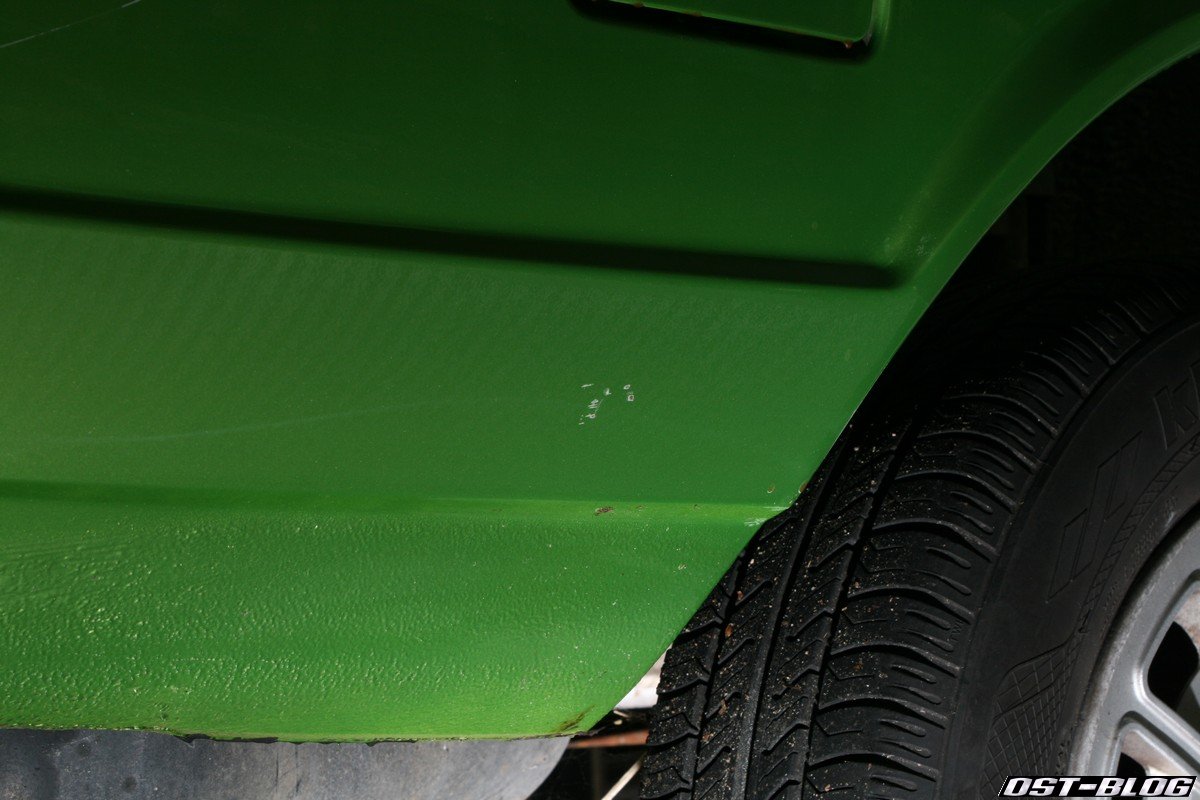

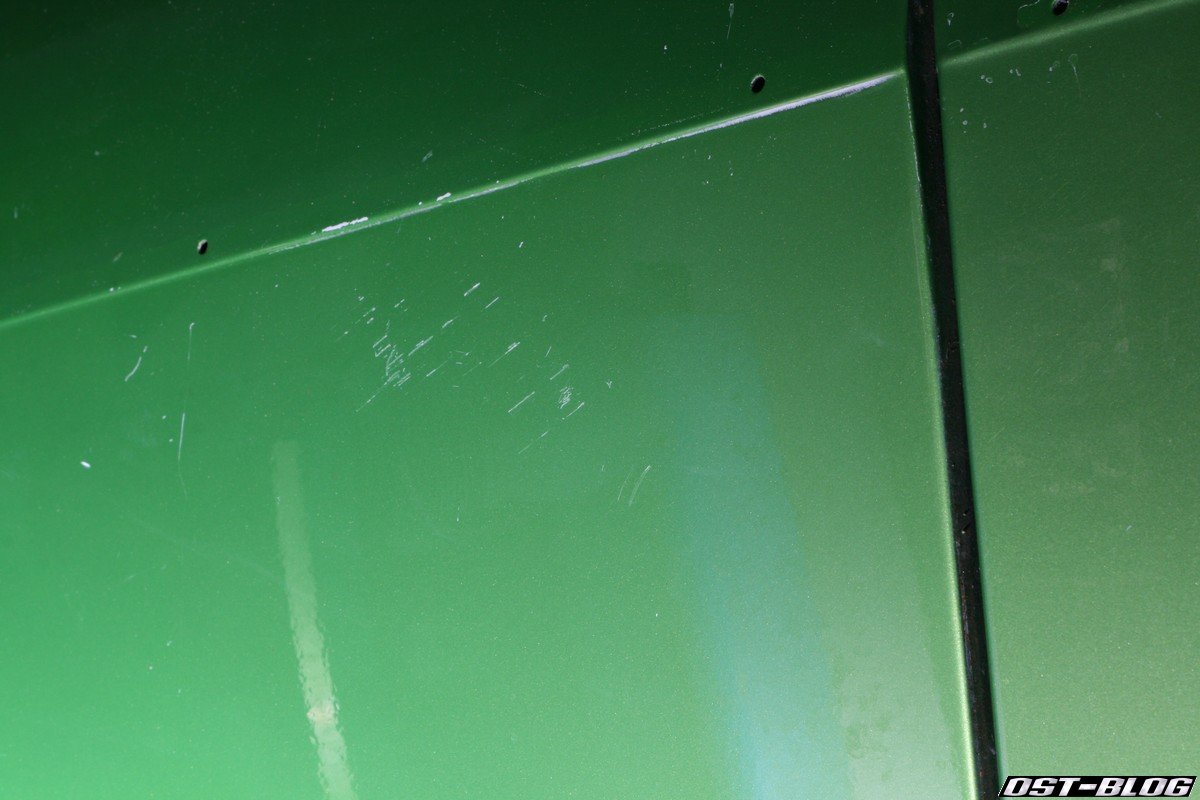

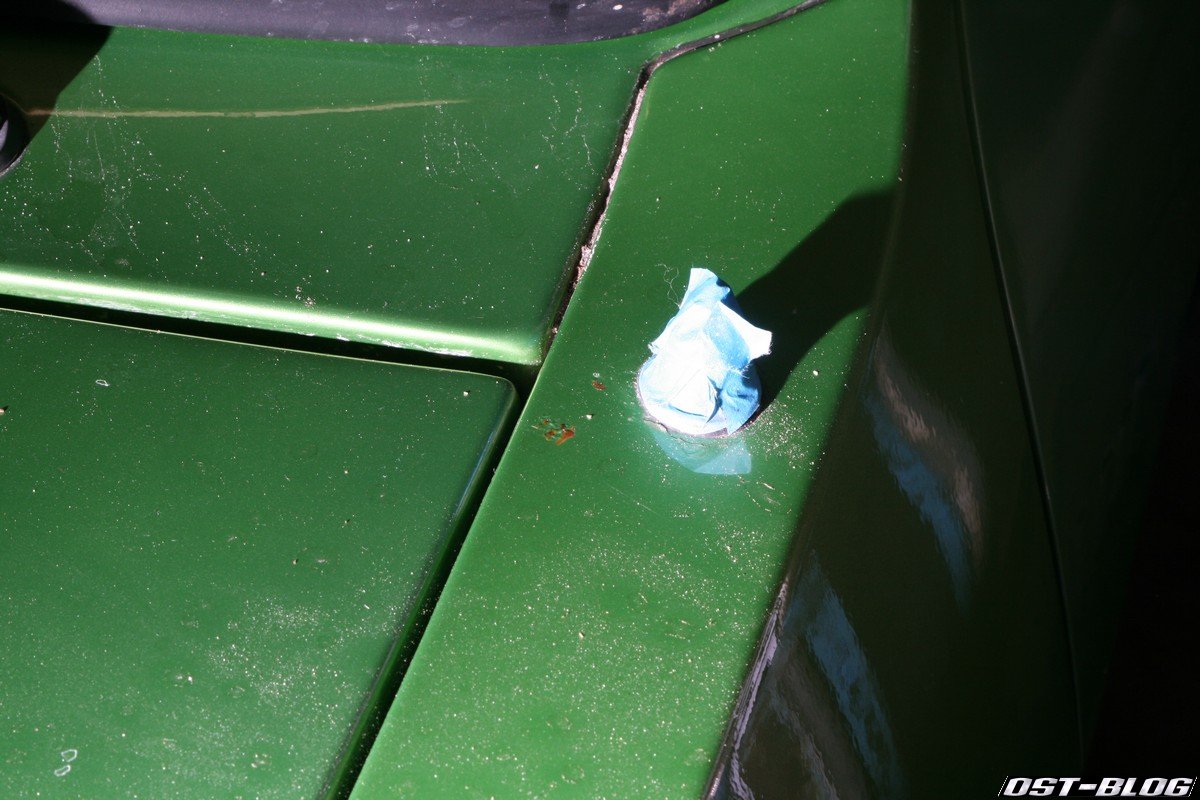

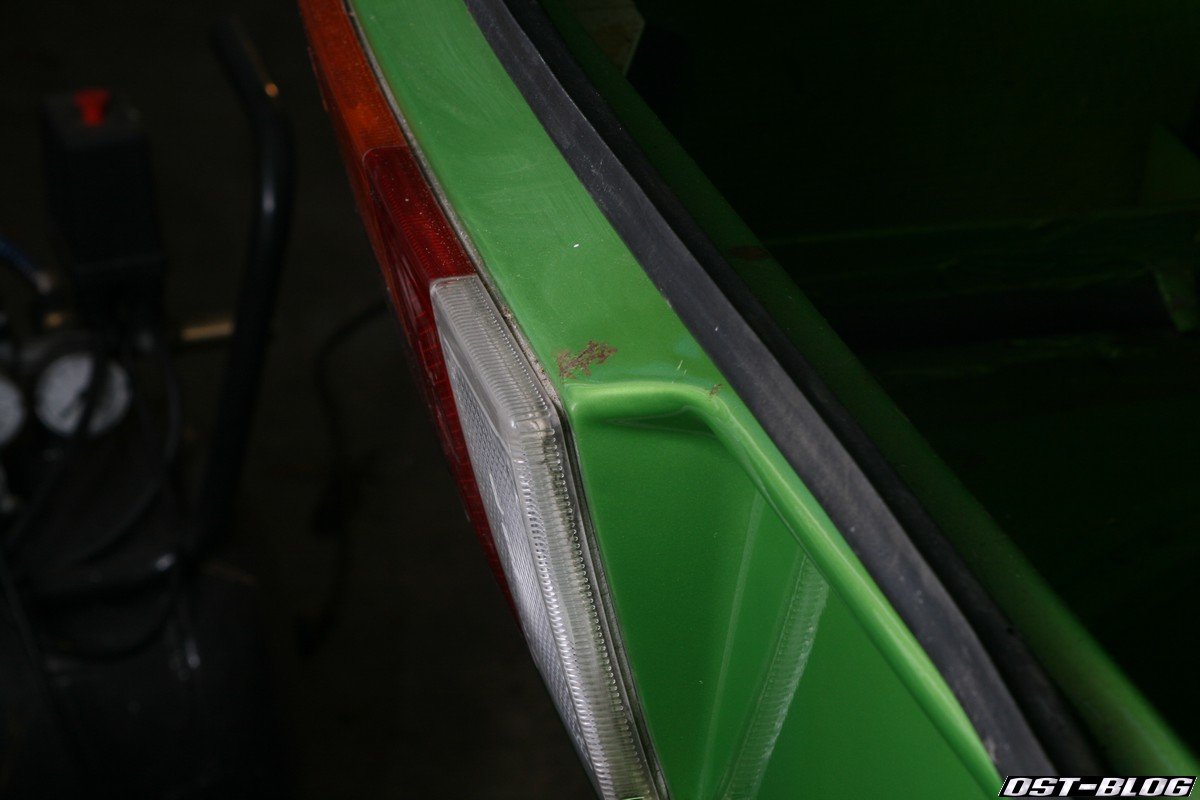

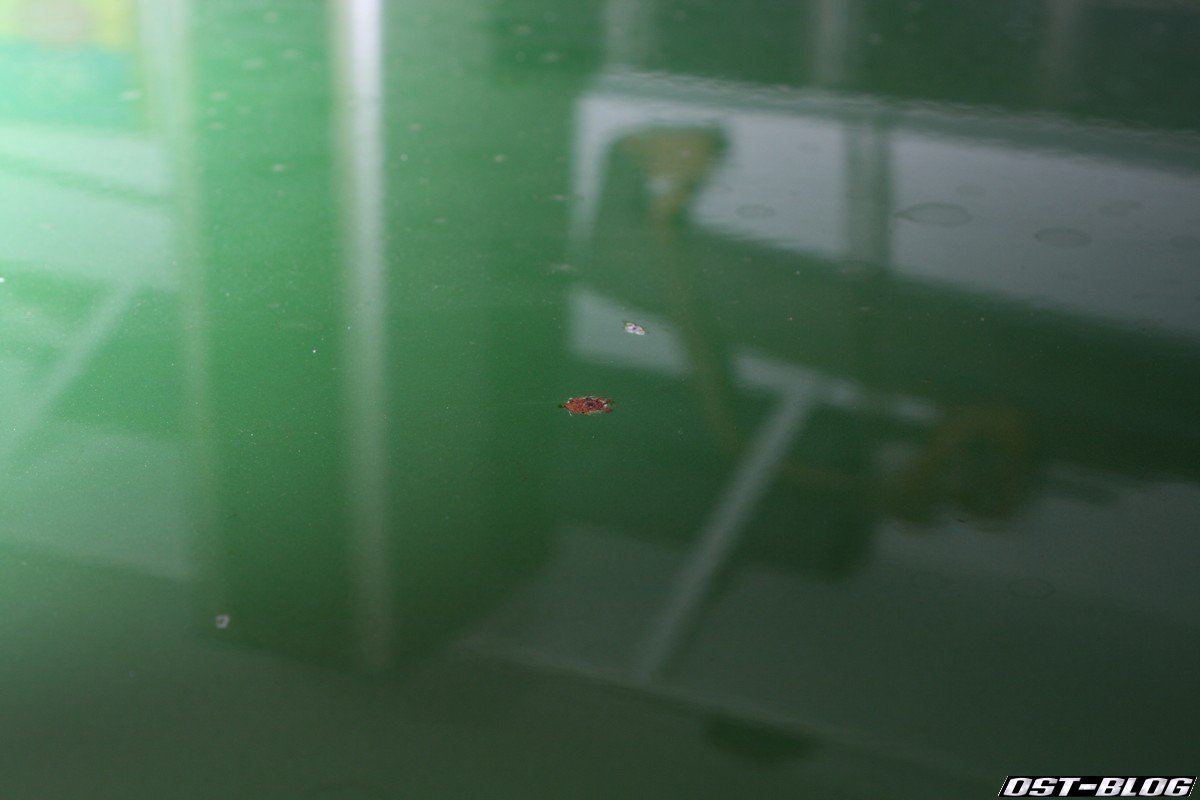

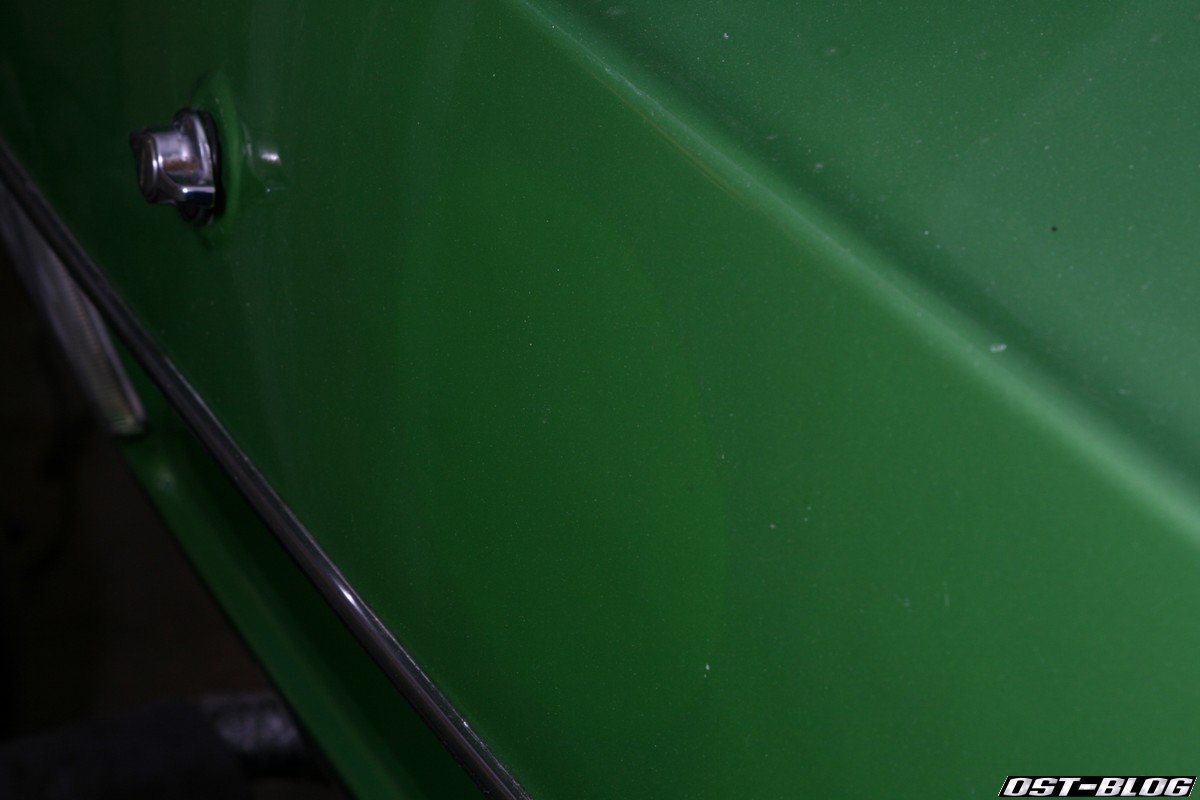

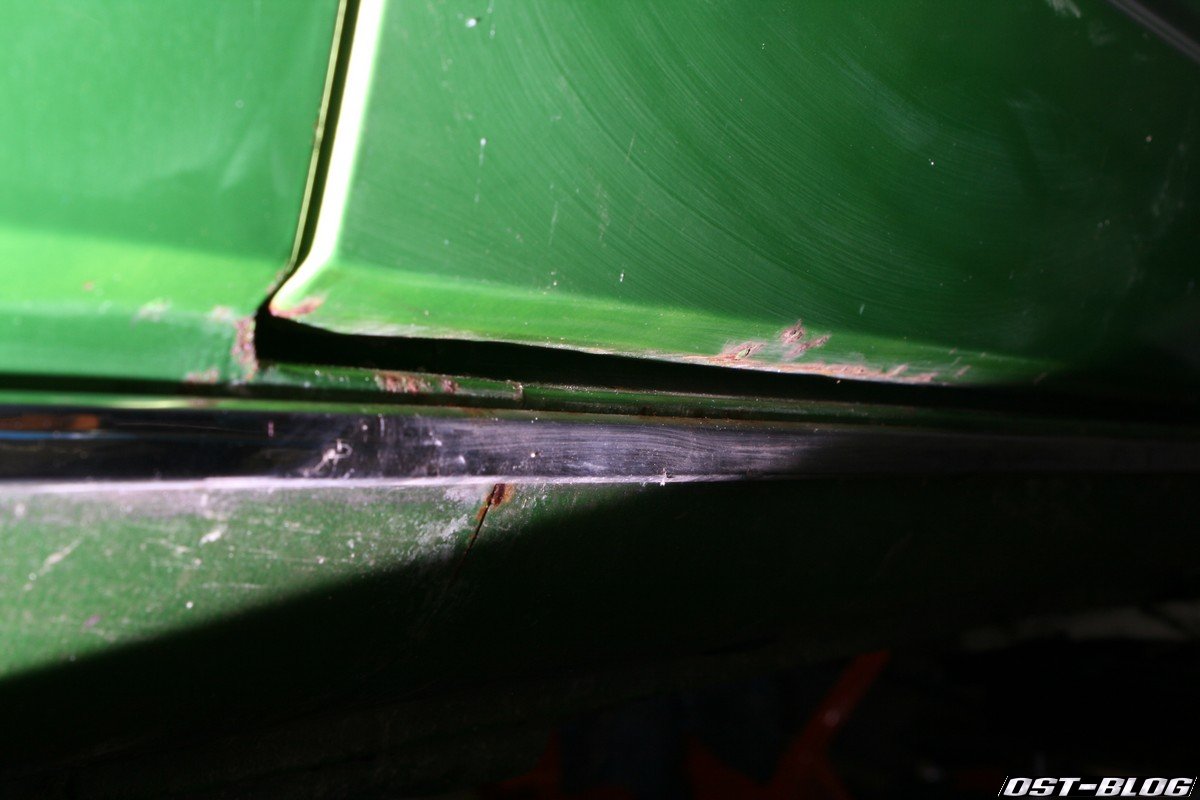

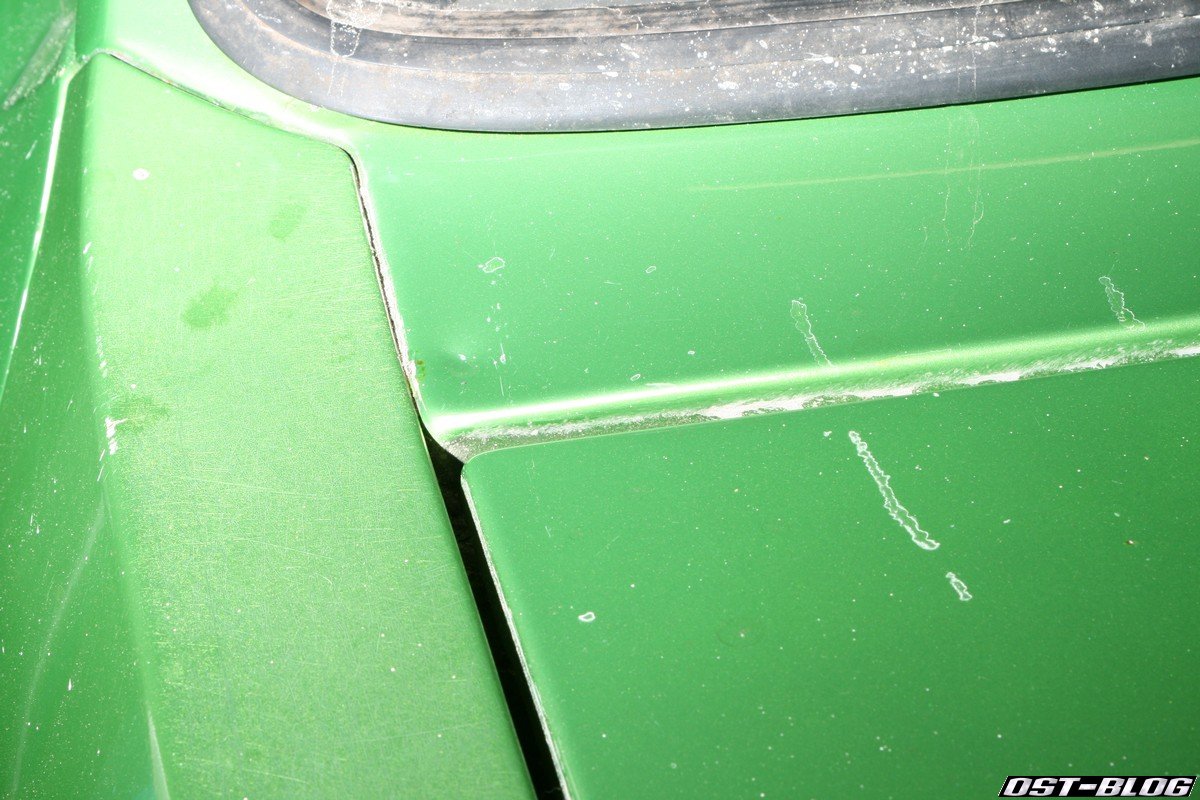

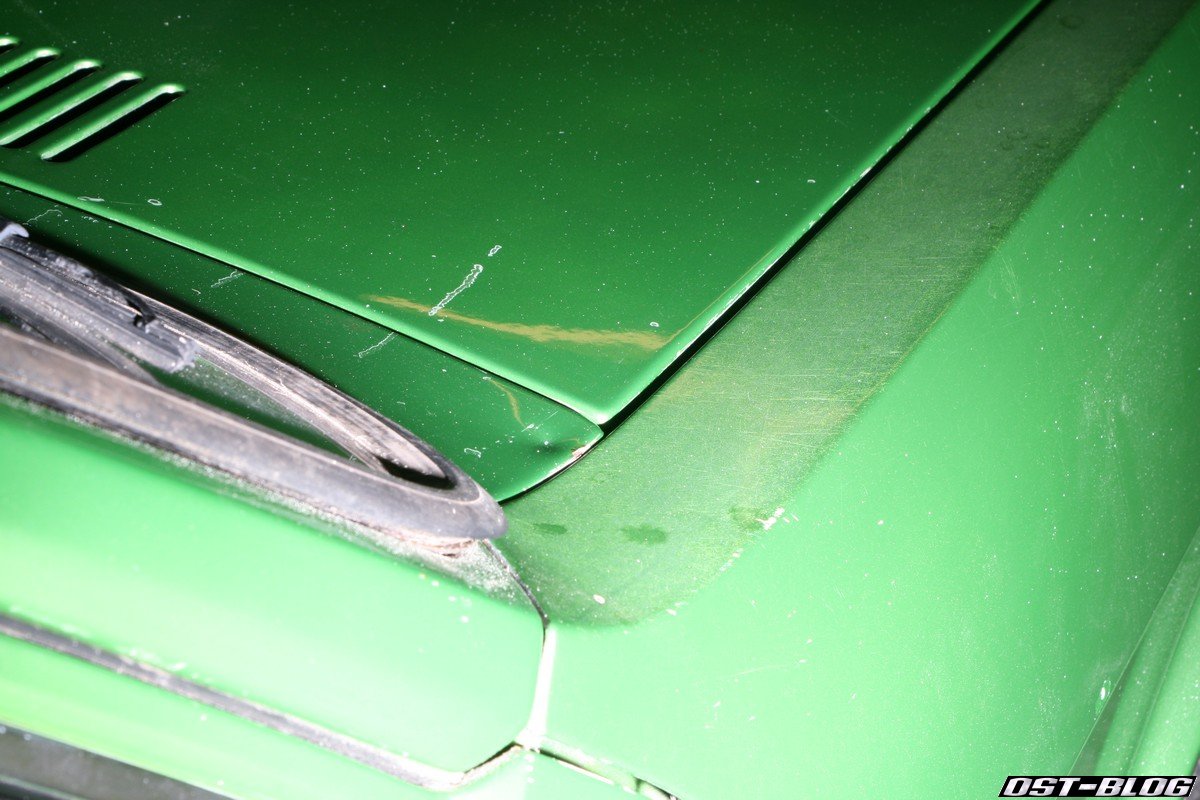

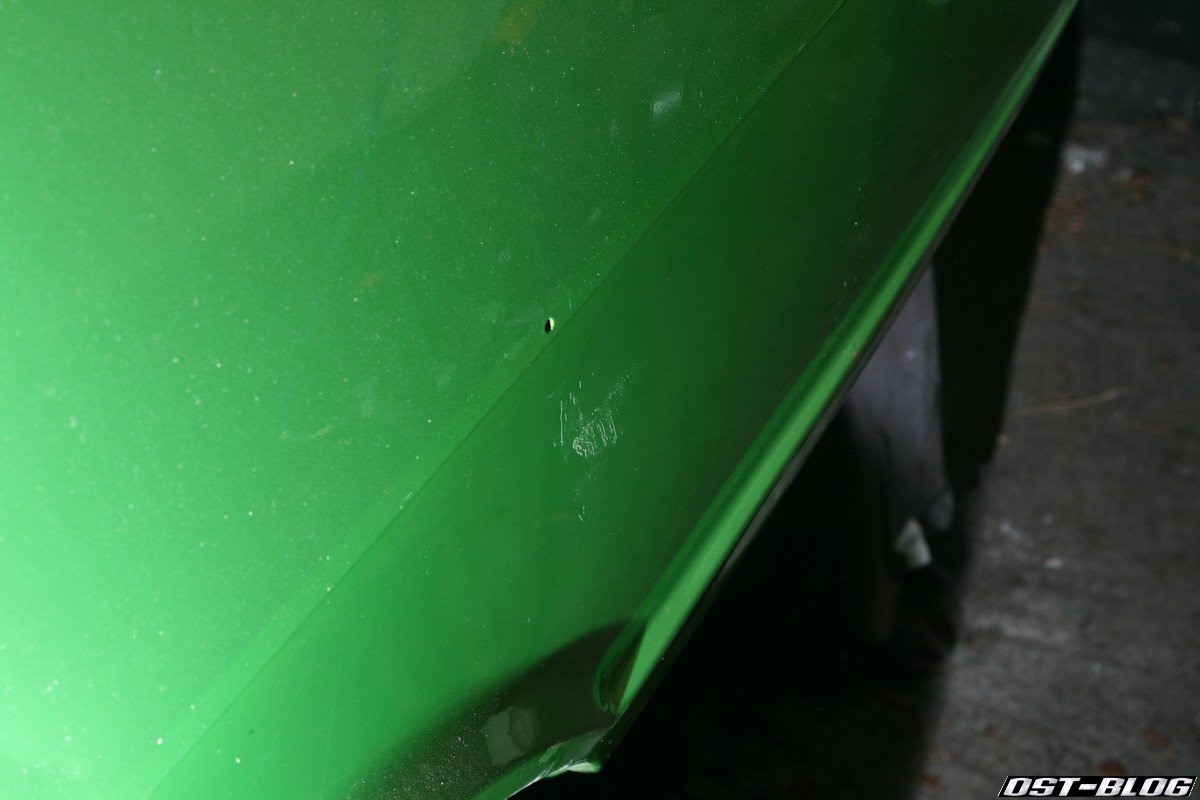

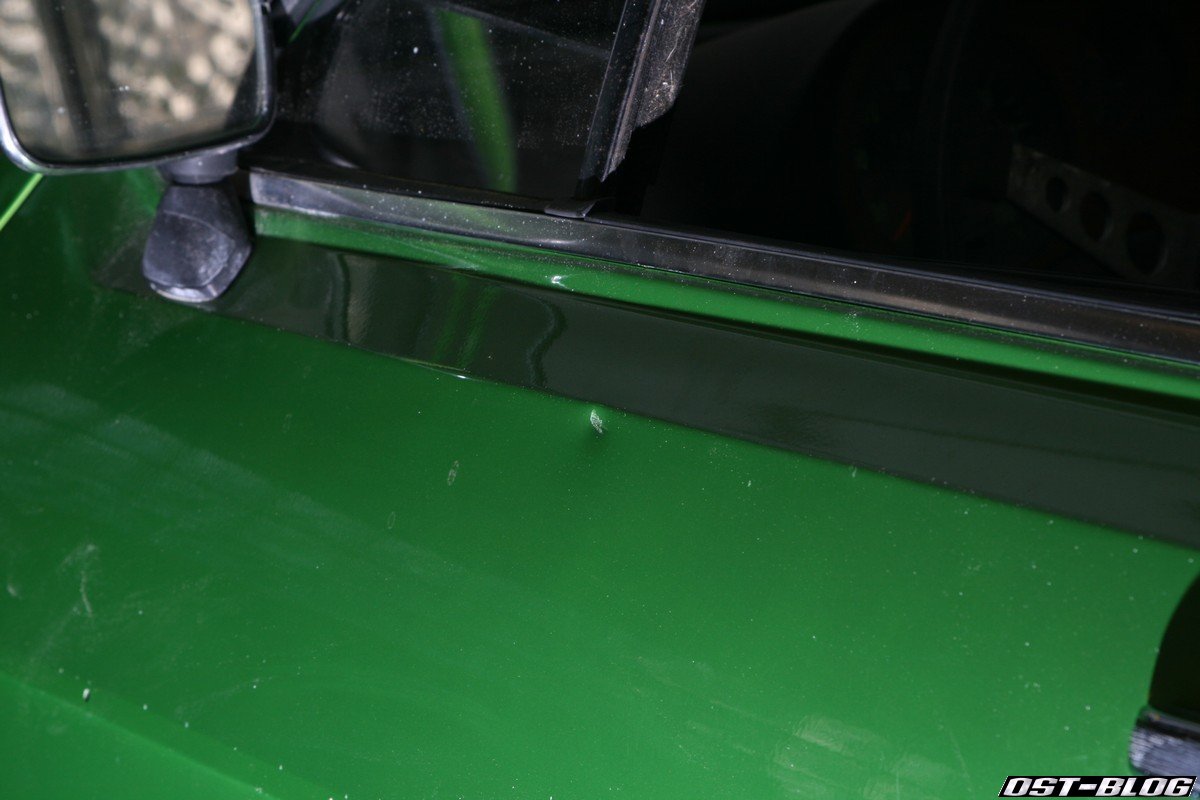

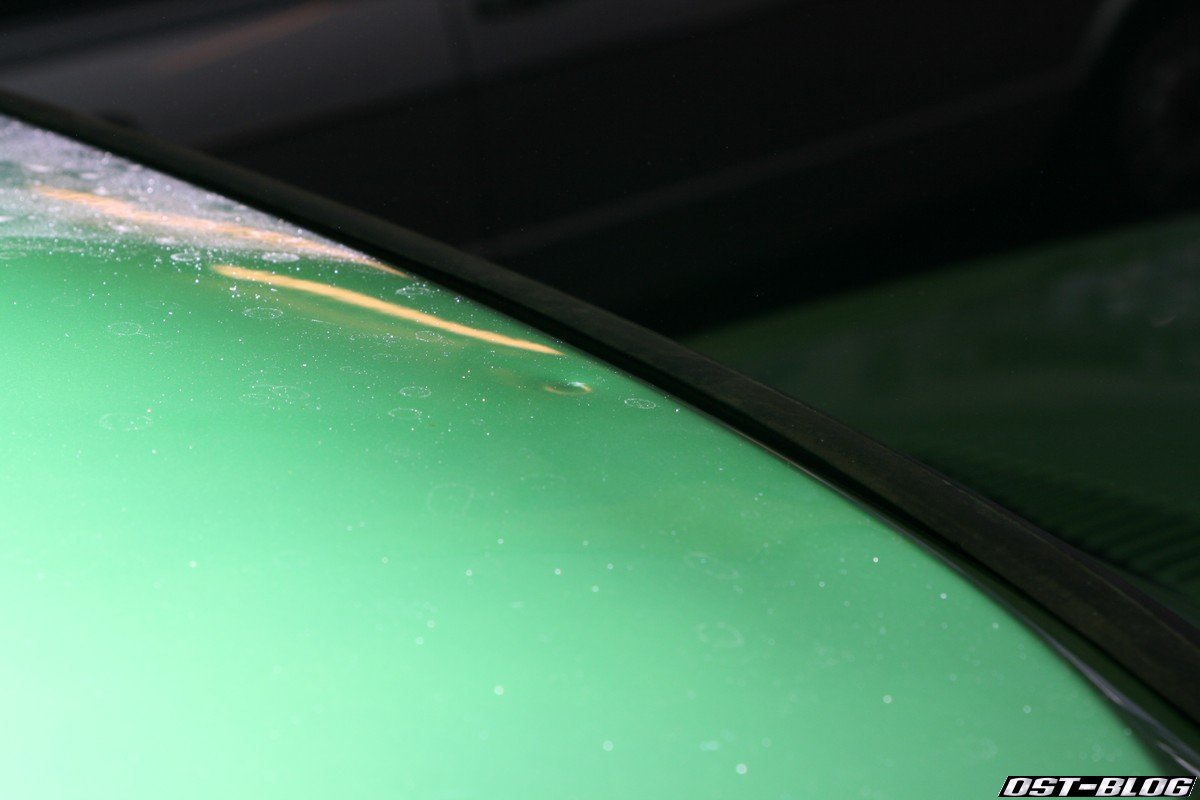

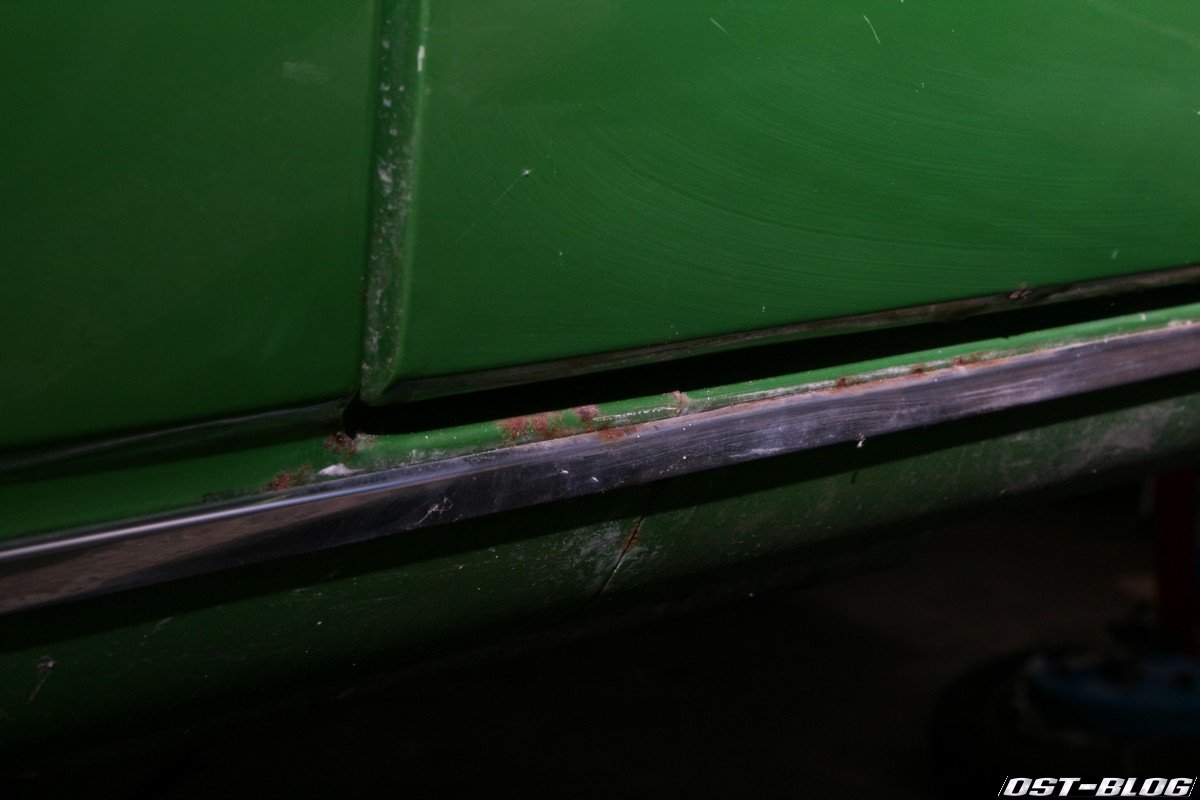

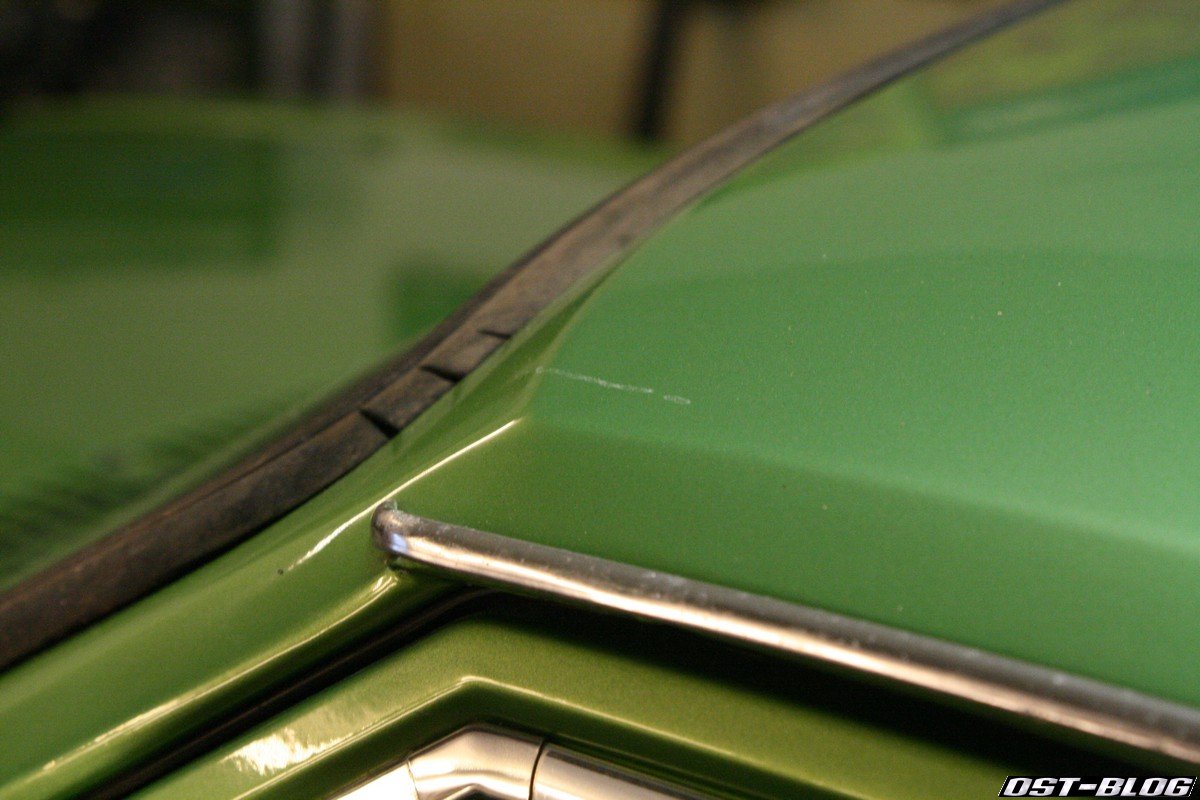

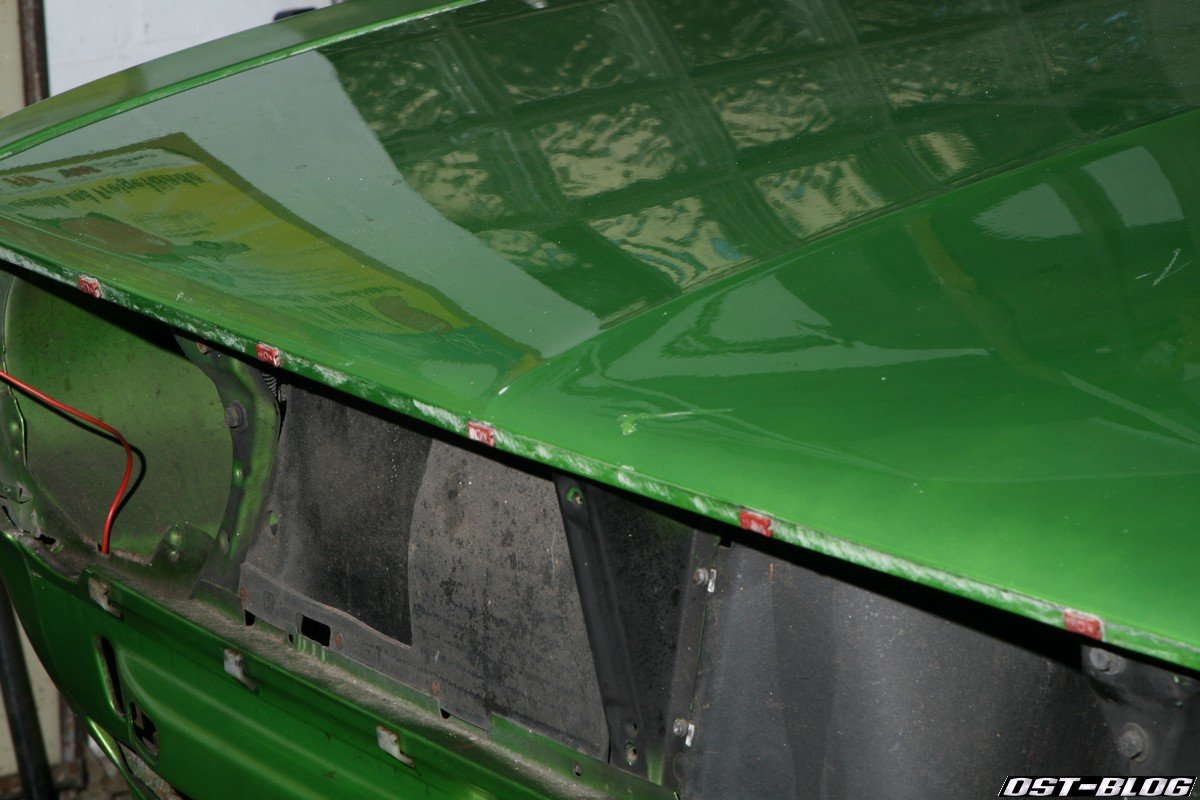

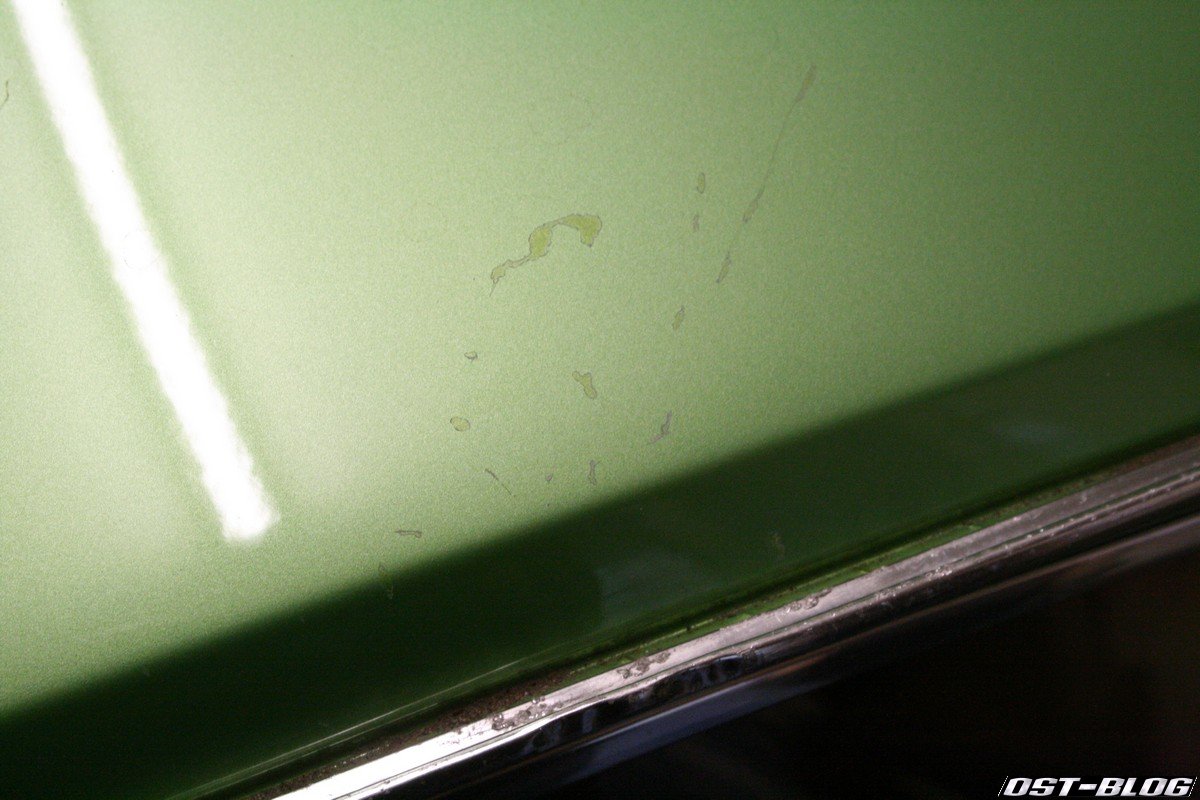

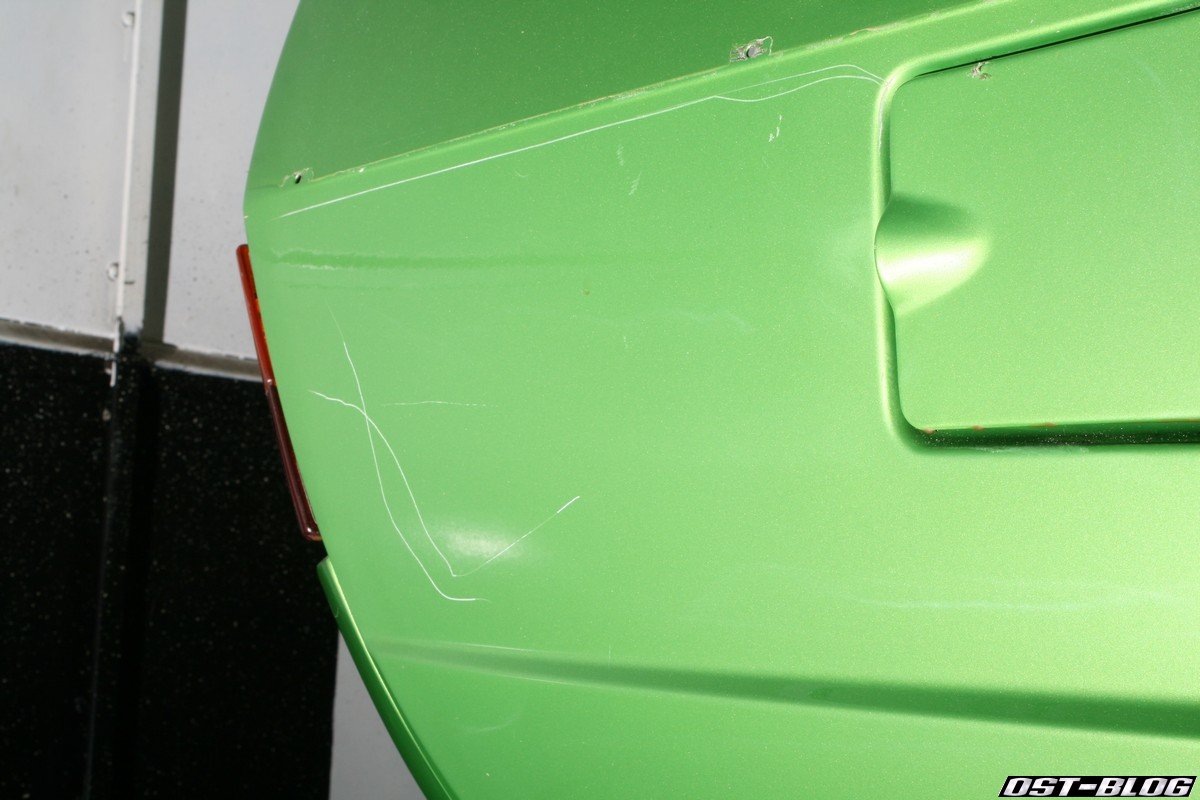

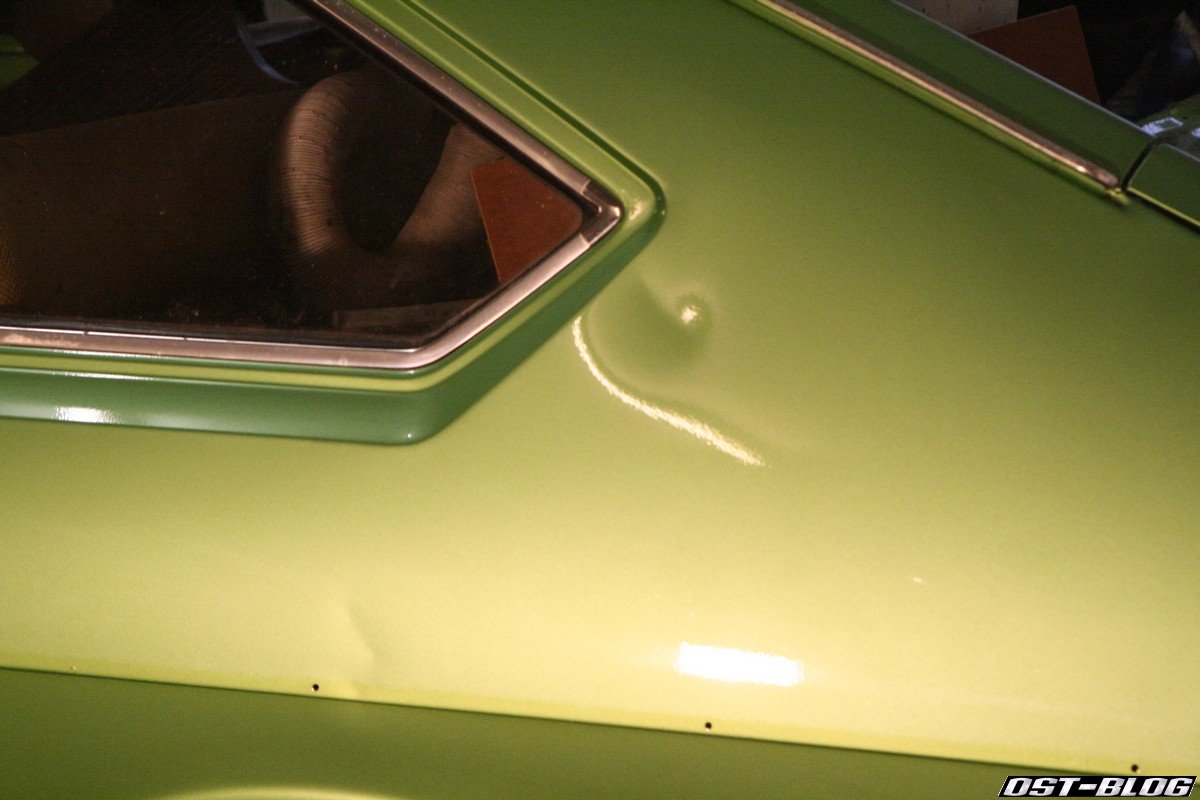

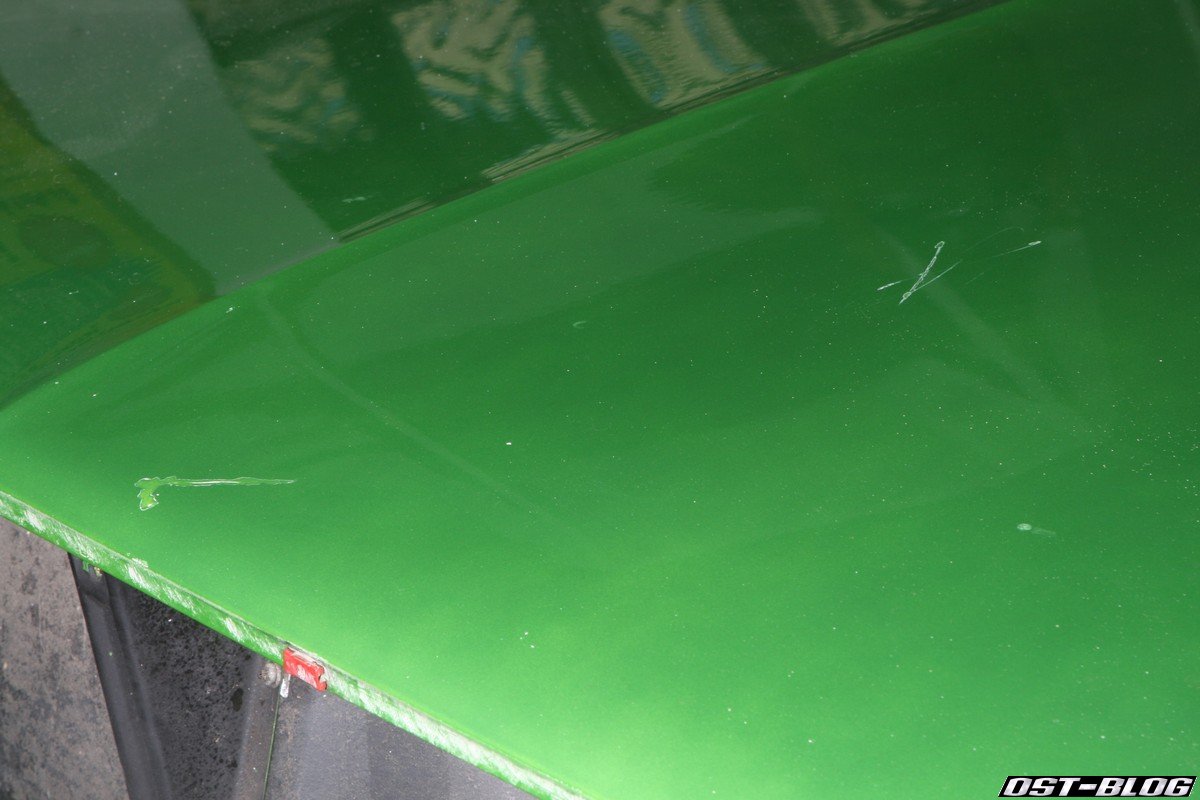

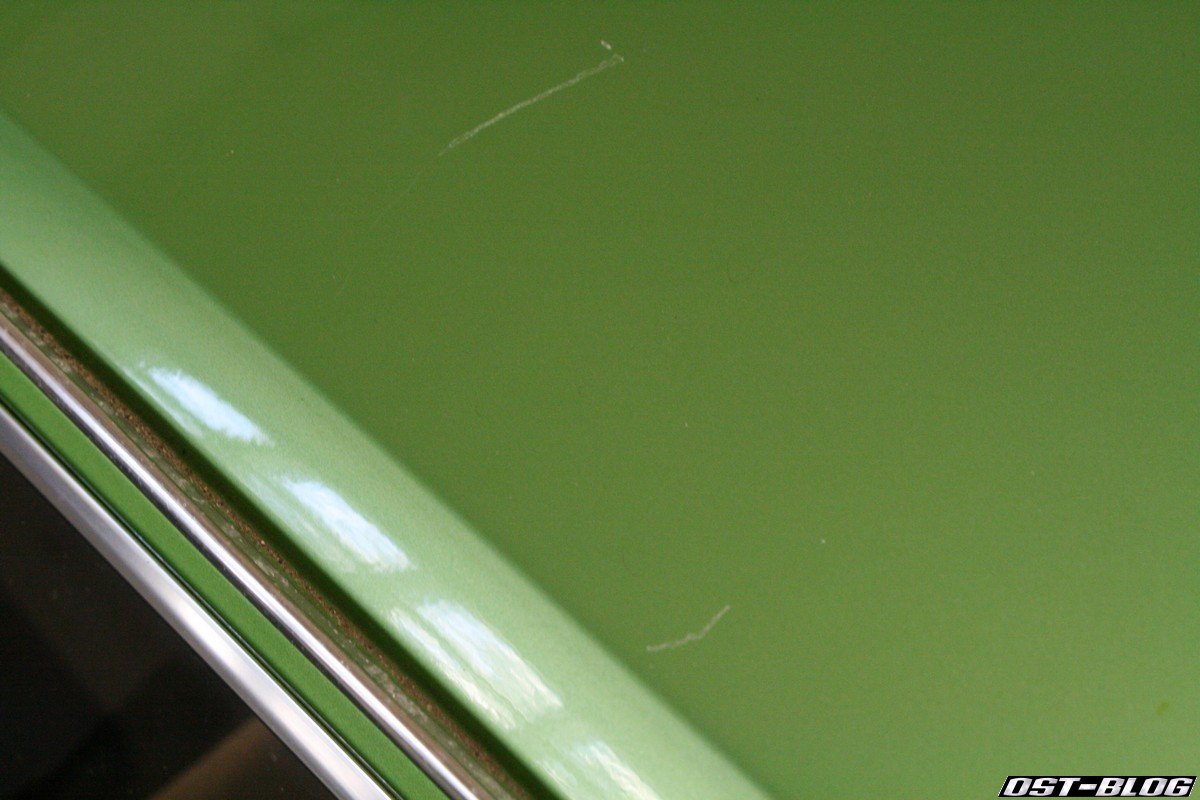

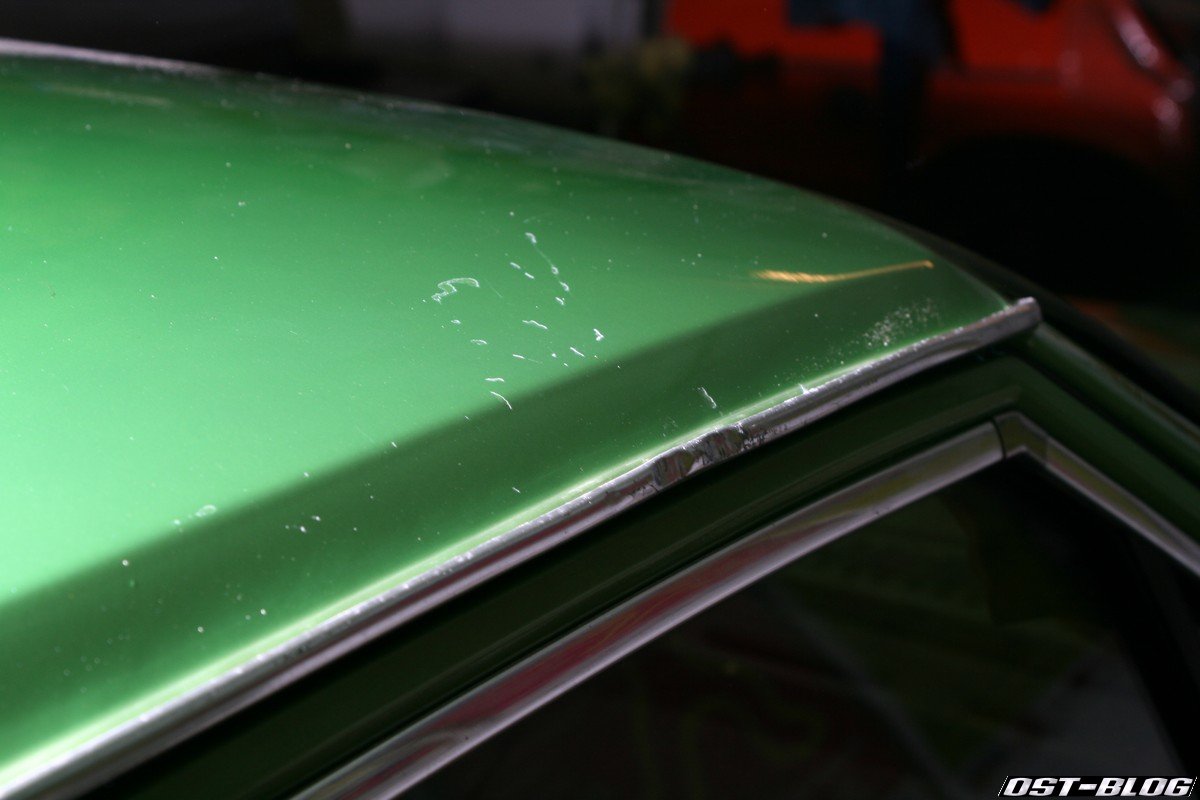

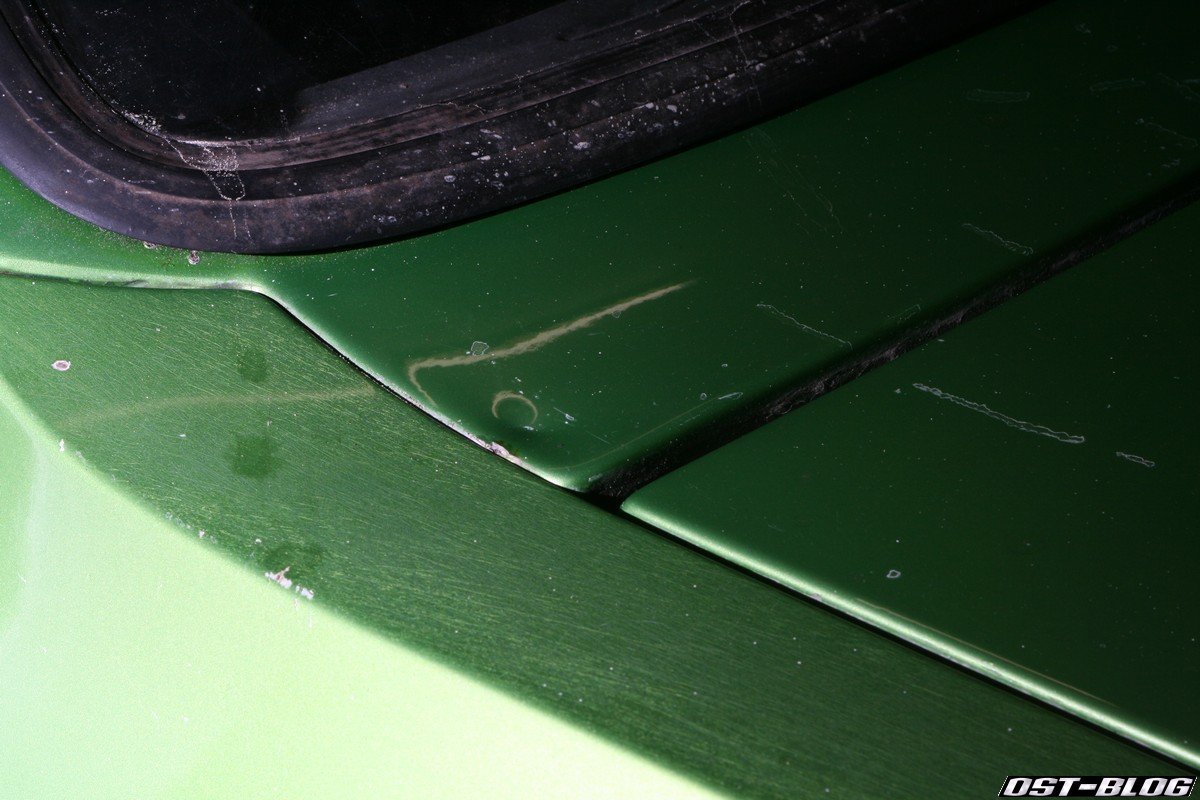

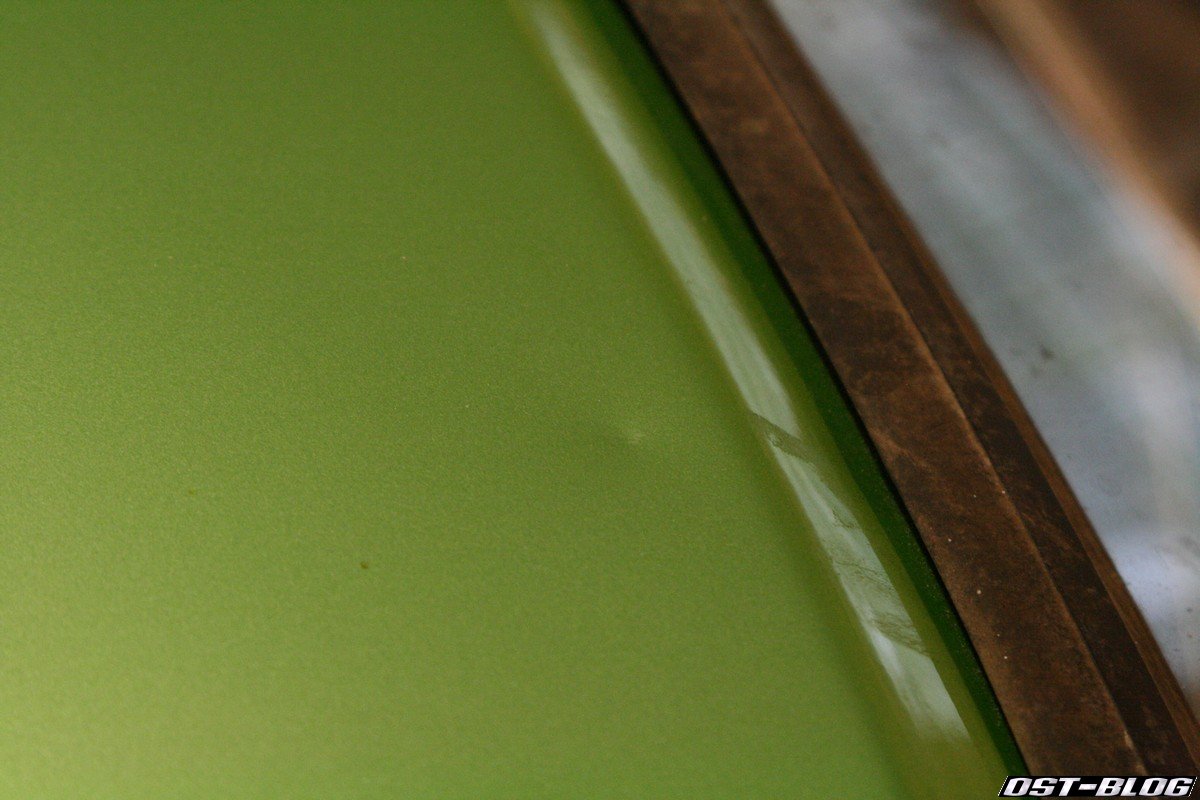

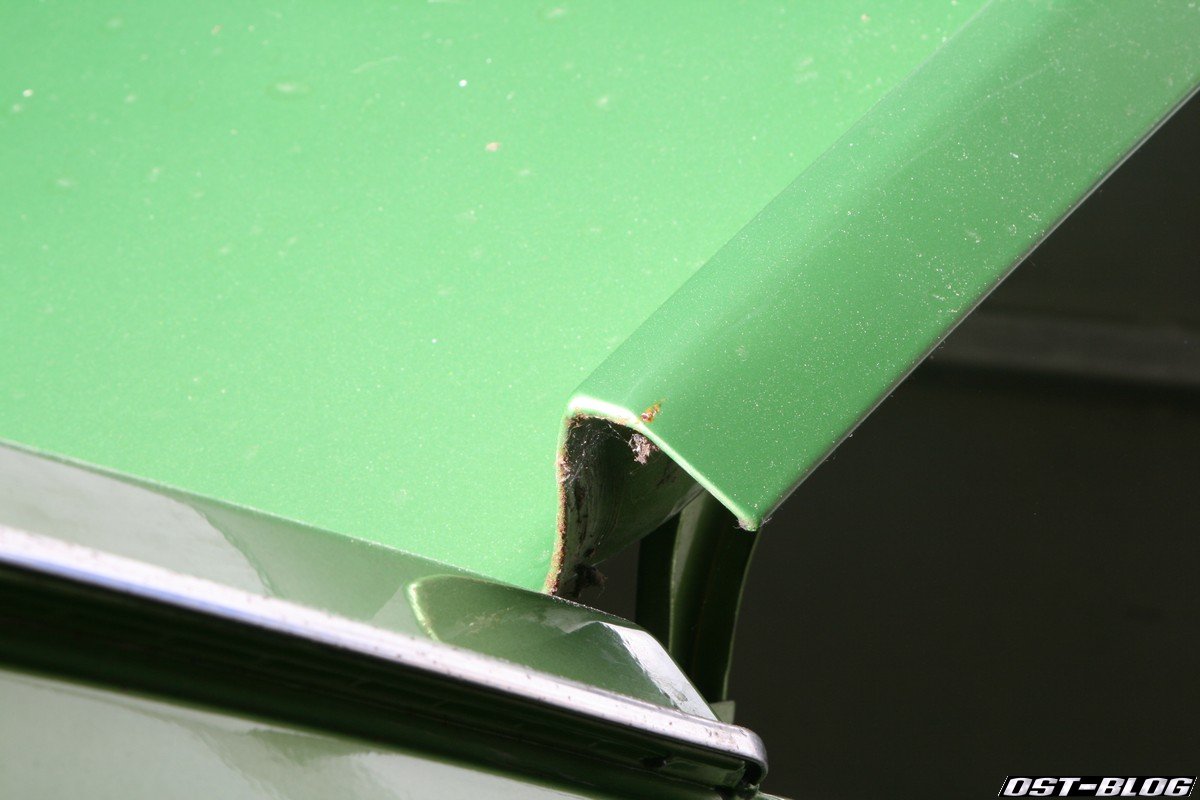

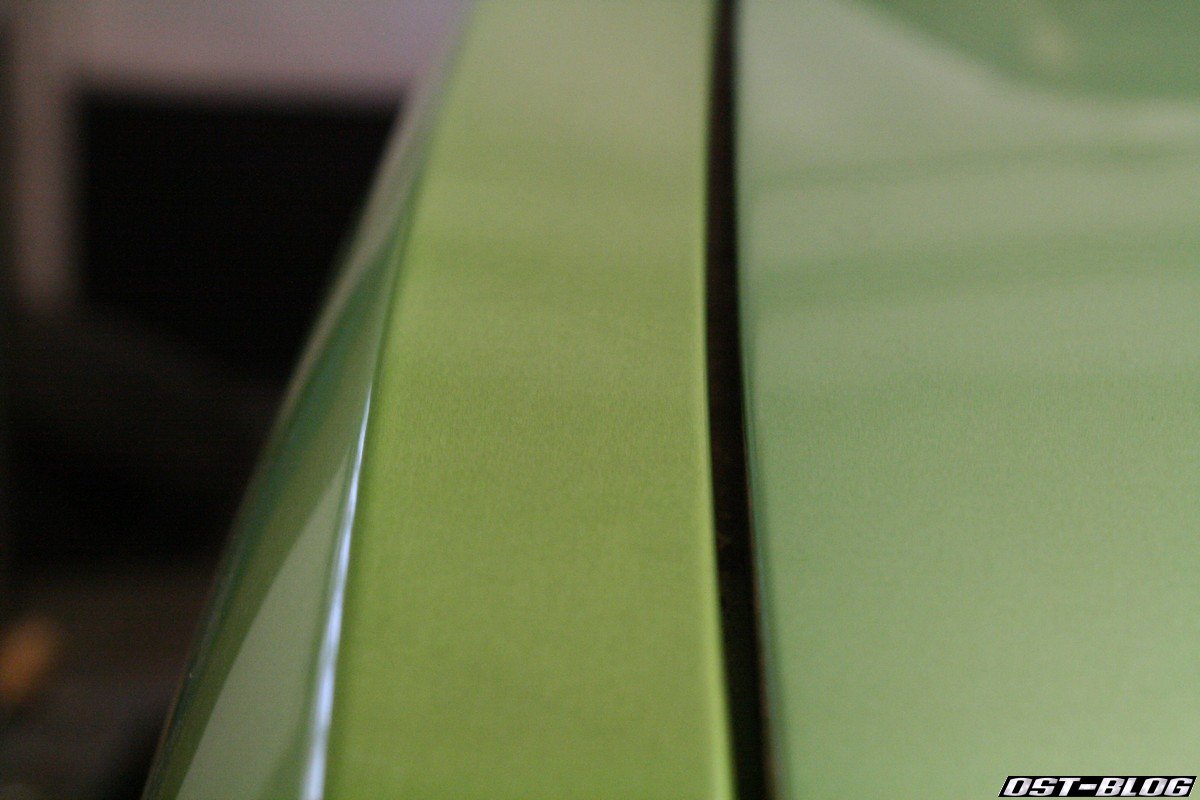

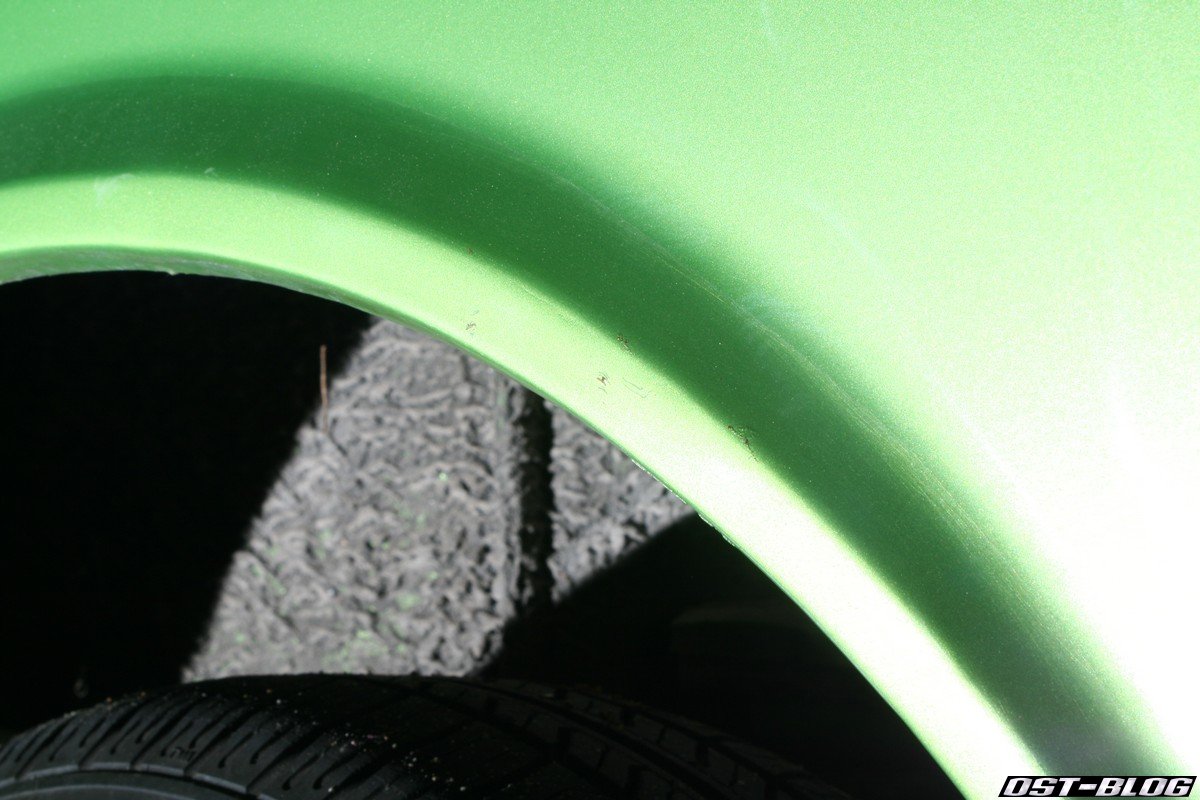

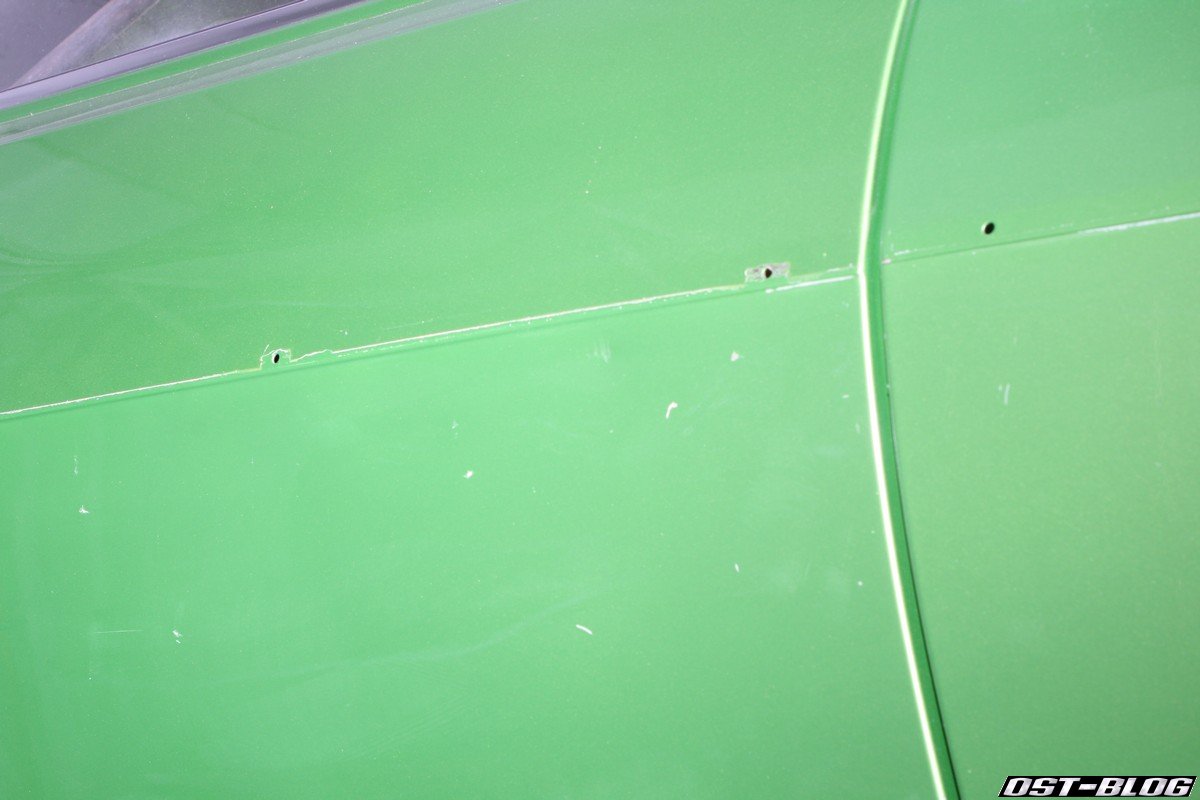

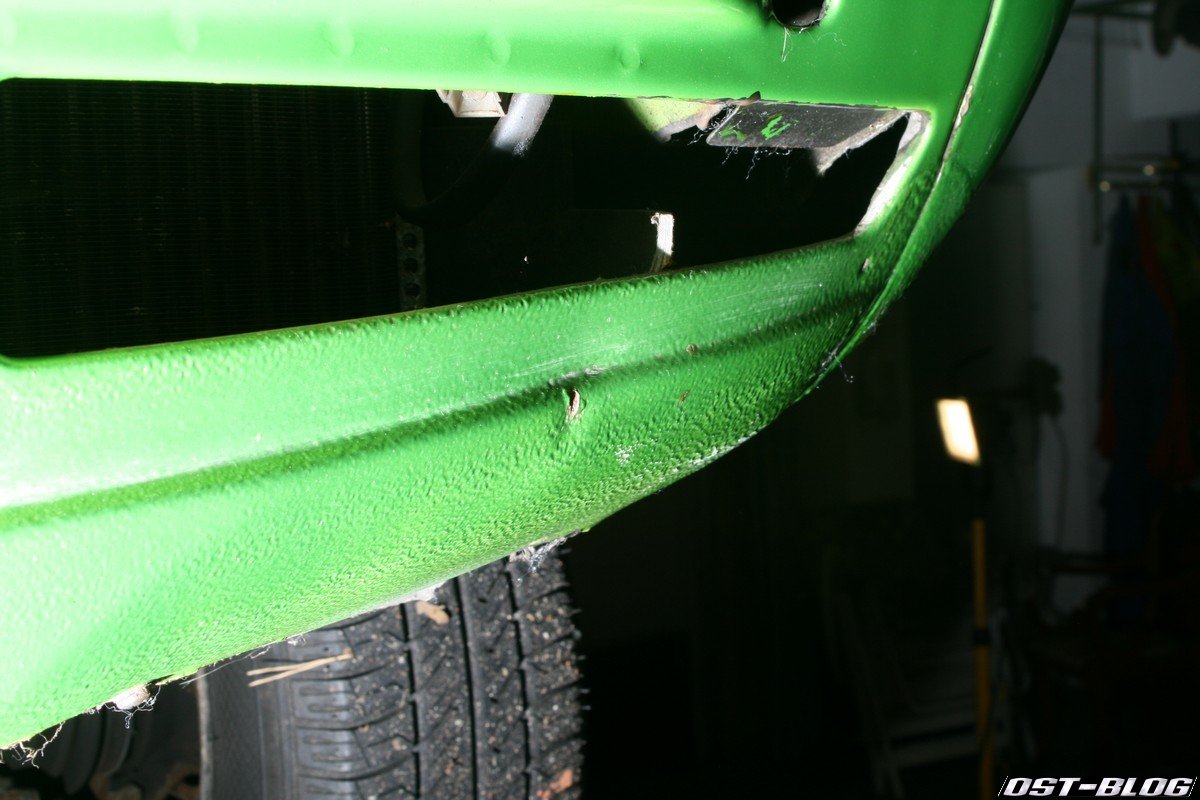

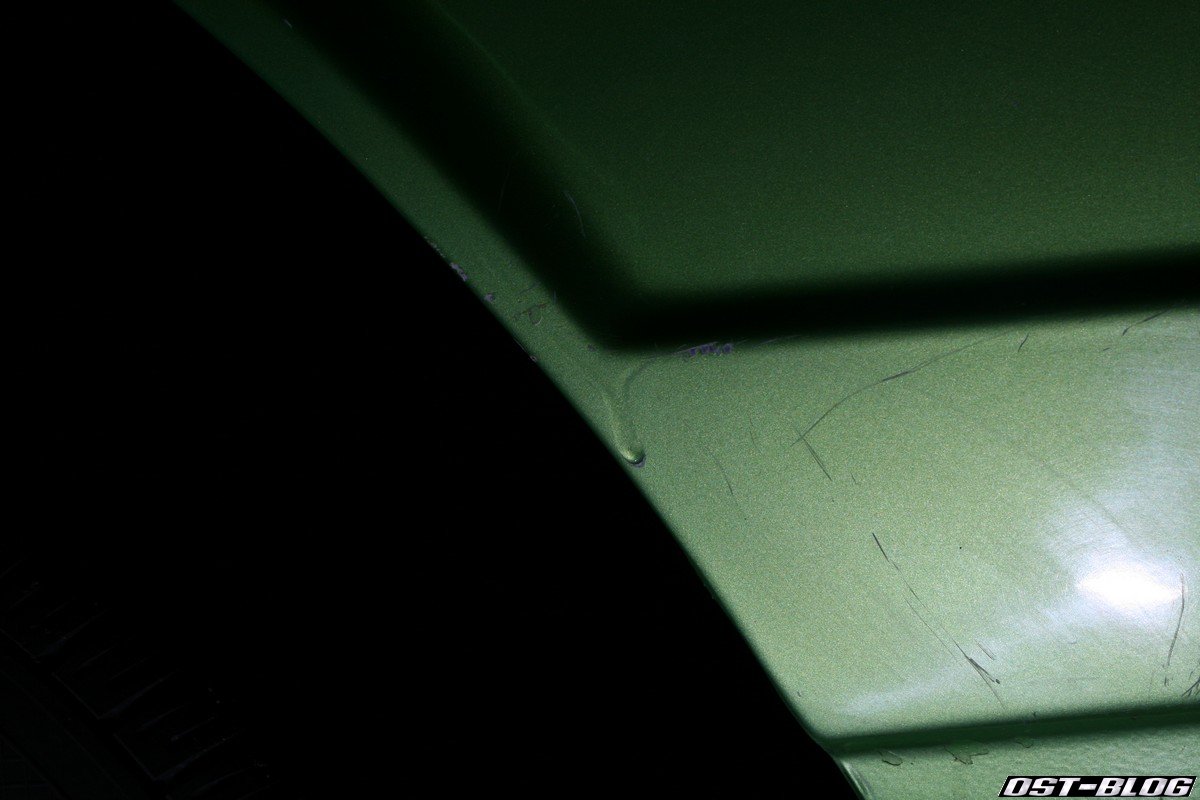

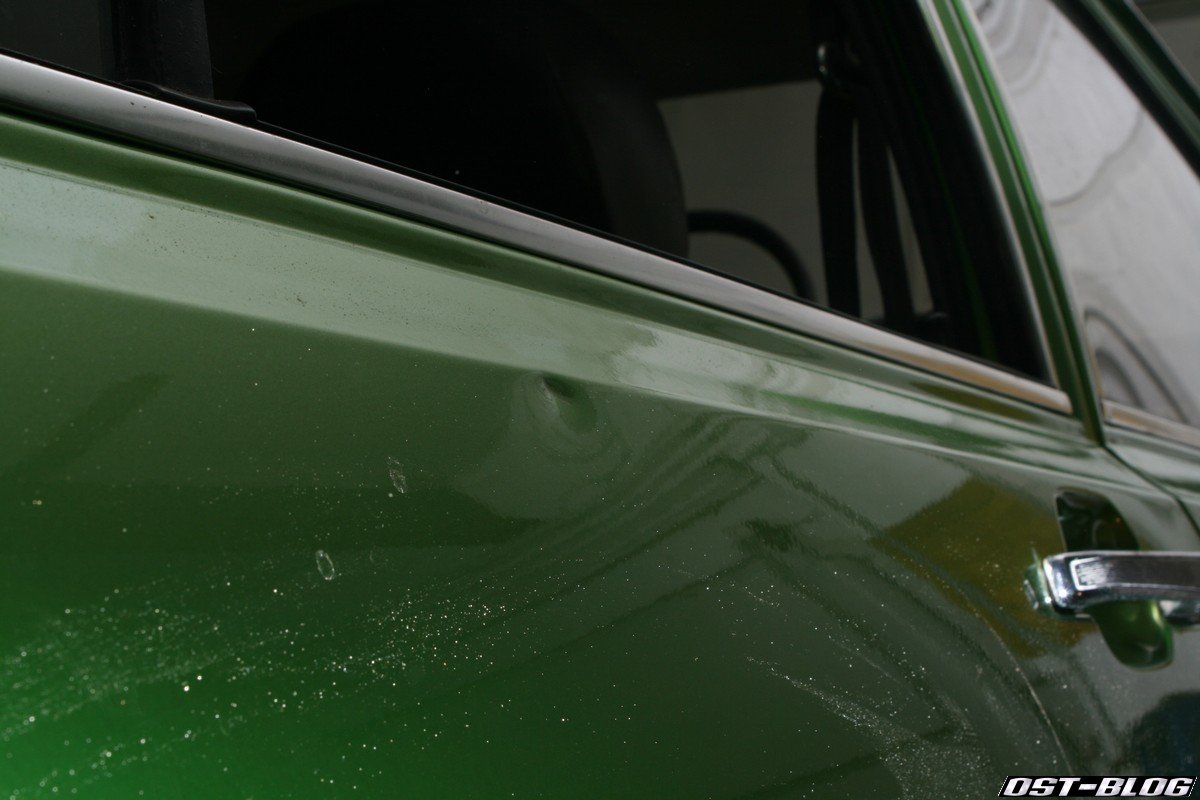

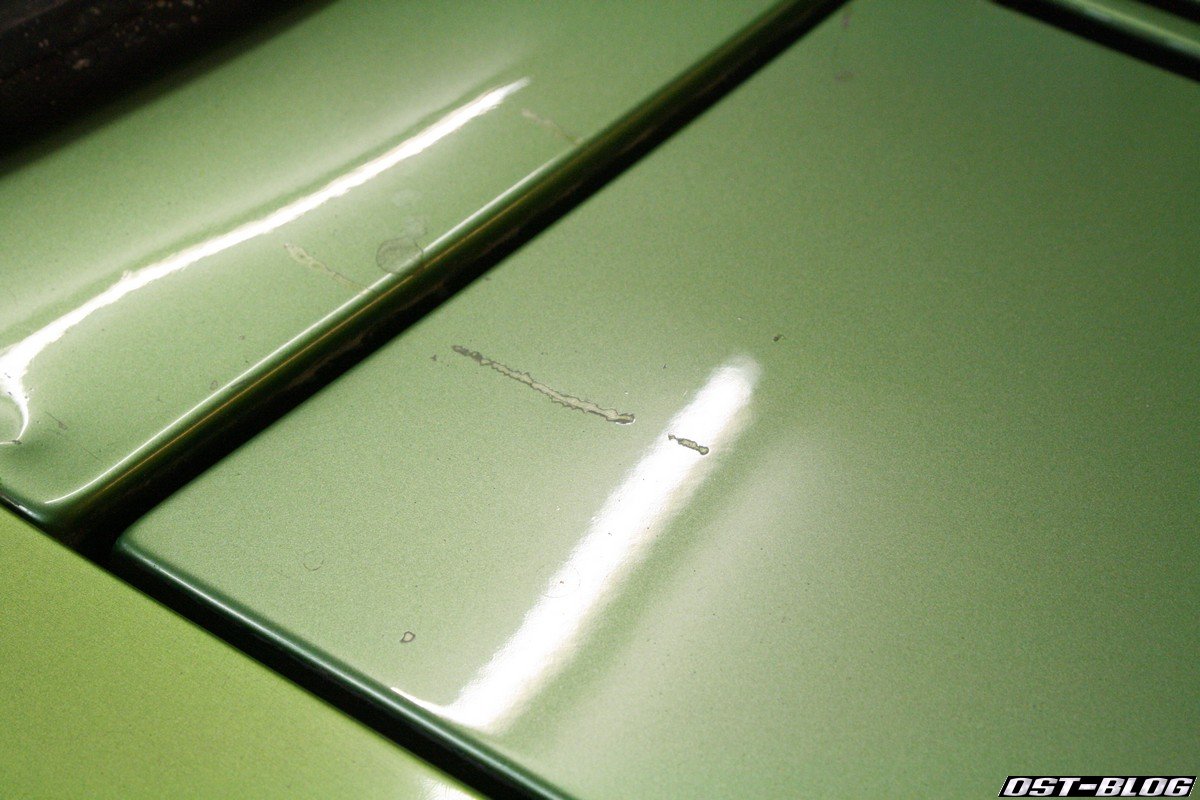

Daher gibt es jetzt mal eine ganzen haufen Fotos, die die Schäden deutlicher machen.

Ich finde das ist teilweise ganz schön heftig. Schön ist anders.

Was ich auf jeden Fall machen müsste, wäre eine vernüftige Konservierung. Sollte ich mich dann zu einem späteren Zeitpunkt zu einer Lackierung durchringen, wird sich der Lackierer bedanken wenn überalb das Fett raustropft.

Mal sehen, wann ich einen Preis vom Lackierer kriege….
