Schlagwort Archiv: Kühlergrill

Fertig !!!

Auch wenn ich damit die Spannung herausnehme, muss ich diese Überschrift einfach nehmen. Es war ein langer Tag in der Werkstatt. Ich glaube so gegen 19.00 Uhr hab ich mich das erste mal auf dei Straße begeben. Kurze Runde drehen und danach zum Waschen. Anschließend wieder in die Werkstatt. Ein letzter Check und letzte Arbeiten ausführen. Um 20:15 Uhr bin ich dann mit dem Rallye-Passat nach Hause gefahren. Die Oldtimer-Rallye findet heute also in Marinogelb statt!

Bis zum öffen des Hallentores war es noch ein langer Weg. gespickt mit der einen oder anderen Unliebsamkeit. Die führe ich jetzt einfach mal auf die gewissen Hektik zurück. Los gings mit der Kotflügelmontage.

Kotfluegelloch

Dazu mussten jetzt endlich mal die beiden noch fehlenden Löcher in die A-Säule. (mehr …)

Jetzt hat er sein typisches TS-Gesicht

Auch mit den Scheinwerfern lief es ja neulich nicht ganz rund. Ich hatte aus Versehen die Fernscheinwerfer außen und die Abblenscheinwerfer innen in die Rahmen montiert. Kann ja mal passieren.
Die sind ja schnell getauscht. Eben die Chromringe abnehmen und die Einsätze durchtauschen. Denkste !

Doppelscheinwerfer-Passat-TS

Versucht habe ich es zunächst auch so. Bis ich dann festgestellt habe, daß die Aufnahmetöpfe tatsächlich doch verschieden sind. (mehr …)

Erstes Rollout mit dem überarbeitetem Motor

passat_32_1976_vergaser

Bevor es an die frische Luft ging, mußte aber erst noch der 2B2-Vergaser wieder zusammengebaut werden. Der Tausch der Dichtungen nahm ja doch mehr Zeit in Anspruch als ursprünglich veranschlagt.
Zum Glück wehrten sich die Reste am Vergaserunterteil nicht so sehr, wie die am Oberteil.

passat_32_1976_vergaser

Das einsprühen mit WD40 am Freitag war dabei sicherlich hilfreich. Immerhin konnte ich die Dichtung fast in einem Stück lösen. Natürlich waren auch hier noch einige Stücke, die einer Nachbehandlung bedurften, aber kein Vergleich zu der Sisyphusarbeit am Oberteil.

Auch die Dichtungen zwischen Drosselklappenteil und Vergasergehäuse gehörte zu dem Dichsatz.

passat_32_1976_vergaser_zerlegt

Zum Trennen der beiden Teile muß nur noch eine weiter Schraube rausgenommen.
Dann gings auch hier an die Reinigung und die Entfernung der Dichtungsreste.

passat_32_1976_drosselklappenteil

Nach dem Drosselklappenteil folgte dann der eigentliche Vergaser. Auch hier leistete das WD40 seit Freitag gute Arbeit.

passat_32_1976_2b2_vergaser

Die ganzen Verkrustungen ließen sich ebenso problemlos entfernen, wie die Reste der alten Dichtung.

Mit neuer Dichtung habe ich die beiden Teile dann wieder zusammengefügt.

passat_32_1976_2b2_vergaserunterteil3

Für die Beschleunigerpumpe gab es einen neuen Filzring und für das Einspritzröhrchen einen neuen O-Ring. War auch beides in dem Dichtsatz enthalten.

passat_32_1976_beschleunigungerpumpe

Nach Kontrolle der Schwimmerstände und den Durchblasen einiger Düsen gings an die Zusammenfügung der beiden Häften.

passat_32_1976_vergaserhälften

Damit war das gröbste geschafft. Fehlen noch ein paar Anbauteile.

passat_32_1976_unterdruckdose

Als ich im Januar auf der Bremen Classic Motorshow die Betätigungsdose für die zweite Stufe ergattern konnte, wußte ich noch gar nicht, daß sie so schnell zum Einsatz kommt. Wäre sie nicht so saugünstig gewesen, weil der Verkäufer nicht wußte wofür sie ist, hätte ich sie wohl gar nicht mitgenommen. Nach nochmaliger Prüfung der vorhandene Dose, entschloß ich mich sie dann doch zu verbauen. Die alte Dose öffnete die Drosselklappe der zweiten Stufe zwar auch, aber trotzdem war sie leicht undicht. Die neue Dose hält den Unterdruck jetzt einwandfrei. Und das auch über längere Zeit.

Im Anschluß kam alles wieder zurück an den Motor.

passat_32_1976_vergaser_montiert

Schnell noch die nötigen Anschlüße hergestellt und mal versucht zu starten. Nachdem der Vergaser mit mit Sprit gefüllt war, sprang er auf Schlag an. Als wäre nichts gewesen. Bingo.

Es konnte also an den weiteren Zusammenbau gehen. Sozusagen zum krönenden Abschluß des Projekts und für den damit den letzten Arbeitschritt, habe ich mir etwas ganz besonderes gegönnt.

passat_32_1976_goldmuttern

Für die Befestigung des Luftfilters kamen vergoldete selbstsichernde Hutmuttern zum Einsatz.

Dann noch den Deckel drauf, damit die keiner klaut, den Motoraum von überflüssigen Werkzeug befreit und das Ladegerät beseite gelegt. Kühlergrill rein und Stoßstange wieder ran.

passat_32_1976_projekt_fertig

Das wäre erstmal geschafft ! Natürlich werden noch diverse Einstellarbeiten und Nachkontrollen erfolgen, aber der Passat konnte gestern aus eigener Kraft die ersten Meter absolvieren.
Leider hatte ich meine Kennzeichen nicht mit, so daß es bei wirklich wenigen Metern blieb. Außerdem war Sonntag und etwas lauter ist er schon geworden.

Daumen hoch !

Aufräumen und dann mit Vollgas ans Winterprojekt

Werkstatt Chaos

Ich bin im Jahr 2012 angekommen. Vorbei die faule Zeit mit feiern, futtern und Weihnachtsmarktbesuchen.
Bevor es mit meinem Winterprojekt so richtig losgehen konnte, war es aber erst mal wieder an der Zeit für etwas Ordnung in der Werkstatt zu sorgen.

Werkstatt Chaos

Die Auspuffanlage vor der Werkbank lag da jetzt bestimmt schon 1 1/2 Jahre rum. Die leeren Ölkanister werden auch nicht weniger. Das Starkstromkabel hinter dem 75er Passat liegt seit dem Einzug in die Werkstatt auf dem Fußboden. Allerdings an wechselnden Orten.

Die Werkbank sah nicht besser aus.

Werkbank Chaos

Da war überhaupt kein Arbeiten mehr möglich. Das Getriebe liegt da seit 2008! Das ist ein Reservegetriebe für den Volvo. Das hatte ich damals günstig bekommen und dann noch komplett neu abgedichtet.
Seit dem schiebe ich es von links nach rechts.

Gestern war dann große Aufräumaktion. Danach war der Kofferaum voll. Kartons und Mülltüten bis unters Dach.

Aber es hat sich gelohnt.

Werkbank aufgeräumt

So sieht das doch schon gleich viel besser aus. Außerdem findet man auch mal wieder sein Werkzeug.

Werkstatt aufgeräumt

Auf einmal hat man sogar wieder richtig Platz. Wahnsinn. Wenn ich das doch nur mal so beibehalten könnte.

Dann kribbelte es aber in der Fingern. Ran an Winterprojekt. Schließlich wartet da schon etwas auf der Bühne.

Passat 1976 Hebebühne

Auf dem Programm steht die Motorüberholung, welche auch gleich noch ein paar verstecke PS an Tageslicht bringen soll und dann noch der Austausch der Hinterachse samt Erneuerung der Bremse.
Ich denke da werden noch ein paar Kleinigkeiten dazu kommen. Aber das ist erstmal der Plan.

Los gings dann auch gleich mit dem Ausbau des Motors.

Passat 1976 Motorausbau

Dafür flog als erstes der Kühler raus. Um den Kühlergrill auszubauen, mußtes erst mal die Stoßstange weichen. Irgendwie waren die Zusatzscheinwerfer im Weg.

Weiter gings mit den ganzen Anbauteilen.

Passat 1976 motor anbauteile

Ansaugbrücke samt Vergaser, Auspuffkrümmer und Hosenrohr und der Anlasser verschwanden auf der rechten Seite.

Passat 1976 Motor links

Links mußte das komplette Zündgeraffel, die ganzen Wasserschläuche und der Kupplungszug dran glauben. Dann noch ein paar Halter und die Schrauben zwischen Motor und Getriebe.

Passat 1976 Anbauteile Motor

Da liegt das ganze Gedöns. Einige Sachen werden definitiv nicht wieder zurück in den Motorraum wandern. Andere kriegen ein kleine Frischzellenkur.

Dann war Feierabend.

Passat 1976 Feierabend

Draußen war es schon dunkel und ich will ja nicht an einem Tag fertig werden. Der Motor schwebt dann als nächstes raus.

Ein Weltmeister von´74 war mal wieder zu Besuch

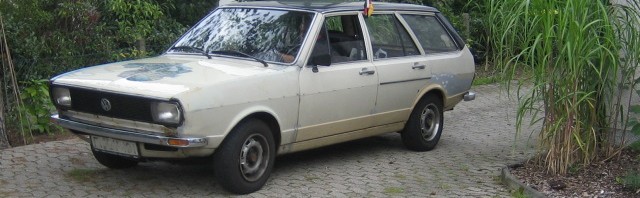

Passat variant 33 1974

Die Bezeichnung „Weltmeister“ hat der Passat Variant von Reinhard bei mir schon eine ganze Zeit. Es ist auch wirklich sehr außergewöhnlich, was da gestern Abend mal wieder bei mir auf den Hof rollte.

Passat variant 33 1974

Ein Passat Variant von 1974, der seit nun über 37 Jahren durchgehend im Alltag bewegt wird. Der Tachostand gestern lag bei über 427000 km. (mehr …)

Facelift für den Volvo

volvo kühlergrill defekt

Nach meinem Malheur in der letzten Woche, habe ich mir gestern einen neuen Kühlergrill und einen neuen Wischerarm für den linken Scheinwerfer geholt. Damit sind jetzt allerdings keine „Neuteil“ gemeint. In Hamburg gibt es zum Glück eine sehr aktive Volvo-Szene. Ich habe hier diverse Ansprechpartner, wenn ich mal Teile oder Tipps brauche. So ging es dann auch sehr schnell, bis ich jemanden gefunden hatte, der die beiden Sachen zu verkaufen hatte.

Den Kühlergrill hätte man zur Not sogar noch weiterverwenden können. Da war lediglich eine der unteren Haltenasen abgebrochen und der Rahmen leicht eingerissen.

volvo kühlergrill defekt

Aber das Angebot war in Ordnung, da habe ich den natürlich gleich mit gewechselt.

Erst als ich den beschädigten Kühlergrill ausgebaut hatte, bemekte ich, daß die Haltestifte des Lamda Sond-Enblems auch abgebrochen waren.

volvo lambda sond enblem

Das Teil ist natürlich ein absolutes Muß. Sozusagen meine Eintrittskarte für diese nutzlosen Umweltzonen. Diese häßliche Plakette in der Windschutzscheibe, habe ich schon kurz nach dem Kauf des Wagens, abgekratzt.
Zum Glück waren zwei der drei Haltestifte noch so lang, daß ich sie mit etwas Heißkleber am Grill fixieren konnte.

Der Wischerarm war auch schnell getauscht. Etwas fummelig ist nur das Einfädlen des Wischwasserschlauchs gewesen.

volvo front

Somit wäre dieser Punkt auch abhakt und wie man sieht parke ich auch schon wieder auf der Garageneinfahrt.

Neue Handbremsbeläge für den Volvo und potenter Besuch

Wischerarm volvo

Die Handbremse, ist eines der wenigen Bauteile, mit denen ich bei meinem Volvo 940 wirklich auf Kriegfuß stehe. Das ist eine Kunstruktion, die einfach nur völlig daneben ist. Am Rad gibt es keine Einstellmöglichkeit für die Beläge. Man kann lediglich eine Einstellung am Handbremszug vornehmen. Aber auch hier nicht getrennt für links und rechts. Es gibt einen Bowdenzug, der vom Hebel direkt zur Bremse am linken Hinterrad geht. Auf der Hinterachse gibt es dann einen Abzweig für einen weiteren kurzen Bowdenzug zum rechten Rad. Eigentlich simpel, aber leider auch sehr anfällig. Sobald irgendwo etwas auch nur ein wenig schwergängiger wird, gibt es nur Probleme.
Und diese Probleme endeten neulich darin, daß der Volvo im Heck von meinem ´76er Passat gelandet ist. Ich hatte den Volvo wie immer auf der Garageneinfahrt abgestellt und wollte nur kurz was aus der Garage holen. Als ich mich bereits am anderen Ende der Garage befand, gab es einen lauten Knall. Der Volvo war die Einfahrt runtergrollt und kam erst durch das Passtheck zum stehen. Zum Glück ist am Passat so gut wie nichts passiert. Nur ein paar leichte Schrammen auf der Gummileiste des Stoßfängers konnte ich festellen.

Am Volvo ist allerdings schon etwas mehr zu Bruch gegangen. Erwischt hat es den Wischerarm von Scheinwerfer, den Kühlergrill und der Scheinwerfer war auch leicht nach hinten gedrückt. Durch die steile Einfahrt landete die Stoßstange vom Volvo, unter der des Passat.

Wischerarm volvo

Den Scheinwerfer und die darunterliegende Leitse konnte ich wieder vorziehen, da war zum Glück nichts gebrochen. Lediglich die Aufnahme an der Frontmaske war leicht nach hinten gedrückt. Beim Kühlergrill sind zwei Befestigungsnasen abgebrochen, der hält aber erst mal auch so. Den Wischerarm brauche ich wohl aber neu, der hängt nur noch am Wasserschlauch. Ob der Motor auch was abgekriegt hat habe ich noch gar nicht ausprobiert.

Ohne den genauen Zustand der Handbremsbeläge zu kennen, habe ich mir die vorsichtshalber am Freitag noch schnell kommen lassen. Wie sich gestern zeigte, war das eine gute Entscheidung.

handbremse volvo 940

Da waren wirklich am Ende.
Jetzt mit den neuen Belägen funktioniert die Bremse anscheinend wieder. Zumindest habe ich noch nicht gehört, daß der Volvo im Garagentor steht. 😉

Einen Ölwechsel hat der Volvo im Zuge des Werkstattaufenthalts dann auch gleich noch bekommen. Der hatte die 10.000 km-Grenze auch schon wieder um mehr als 1.000 km überschritten.

Ölwechsel volvo 940

Filter und Öl hatte ich mir am Freitag gleich mitkommen lassen.

Dann hatte ich noch Besuch von einem Arbeitskollegen. Mit seinem Audi, der eigentlich gar kein Audi ist, wollten wir auch noch mal kurz auf die Bühne, um mal eine kleine Bestandsaufnahmen zu machen.

audi s6 plus

An kleinen Details wird der eine oder andere vielleicht schon erkennen, daß dies kein ganz gewöhnlicher Audi ist. Der hat es wirklich faustdick unter der Haube.

audi s6 plus enblem

Spätestens beim Anblick dieses Enblems sollte klar sein was hier unter der Haube werkelt: 4,2 Liter, 8 Zylinder mit 326 PS, verteilt auf alle vier Räder.
Es ist kein Sondermodell des „normalen“ S6, sondern ein eigenständiges Fahrzeug. Dieses Auto ist das erste eigene Fahrzeug der Quattro GmbH und damit kein Audi.

Ein bisschen was ist in nächster Zeit dran zu tun, aber insgesamt hält sich das alles noch in Grenzen. Immerhin hat der Wagen jetzt auch schon 15 Jahre auf dem Buckel. Natürlich ein sehr interessantes Fahrzeug, aber zum Schrauben mal wieder völlig ungeeignet….
