Saisonbilanz 2012 – ´75er VW Passat TS

Saisonbilanz als Bezeichnung ist natürlich etwas hochgegriffen. Die Saison für meinen Passat TS lief schließlich fast nur bei mir in der Werkstatt ab. Trotzdem gibt es auch hier natürlich einen offenen und ehrlichen Rückblick.

Die Geschichte Begann Anfang April. Pizza hatte mich gebeten bei der Besichtigung eines 32er zu unterstützen. Dort angekommen standen da aber auf einmal zwei alte Passat in der Scheune.

Passat TS Entdeckung

Es kam so wie es kommen musste. Pizza kaufte den cliffgrünen und ich den viperngrünen. (mehr …)

Arbeit zieht Arbeit nach sich

Nächste Baustelle am Motor war die Ventildeckeldichtung. In welchem Zustand die alte Korkdichtung war brauche ich wohl nicht weiter erwähnen.

Ventildeckel

So ganz in Bestzustand befindet sich der Ventildeckel nicht mehr. So das eine oder andere Tierchen hat auch seine Spuren hinterlassen.

Darunter sah es aber ganz manierlich aus. Ölkohle oder ähnliches war so gut wie überhaupt nicht auszumachen.

Ventiltrieb Passat TS

Leichte Rostansätze im Deckel und an der Nockenwelle am Grundkreis der Nocken. Das ist der Teil der nie Kontakt mit dem Stößel hat, wenn ein Ventilspiel vorhanden ist.
Da jeder Nocken so eine leichten Rostansatz hatte, kann das Ventilspiel zumindest schon mal nicht zu klein sein. Trotzdem hab ich überall mal die Fühlerlehre zwischengehalten.

Ventilspiel Passat TS

Die leichten Rostansätze ließen sich mit einem Lappen einfach wegwischen und das Spiel war durch die Bank in Ordnung. Einige Auslaßventile hatten etwas erhöhtes Spiel. Das lag aber maximal zwischen 0,35 und 0,40 mm. Ist also noch vertretbar. Bevor der Motor nicht richtig dauerhaft gelaufen hat, ist die Messung eh noch nicht endgültig aussagekrfätig.

Wer beim vorigen Bild genau hingeguckt hat, wird sicher bemerkt haben, daß die Stehblozen für die Deckelmontage bereits fehlen. Das hat natürlich seine Gründe.

Dichtflaeche Passat 1975

Ohne die Bolzen kann man die Dichtfläche viel besser reinigen. Aber das war nicht der einzige Grund.

Auch zur neuen Ventildeckeldichtung gab es im Beipack wieder Stehbolzen.

Ventildeckeldichtung Gummi

Der Motor bekommt jetzt die einteilige Dichtung aus Gummi. Ich habe mit dieser Dichtung bisher nur gute Erfahrungen gemacht. Die Korkdichtungen sind nicht so mein Fall. Die sind irgendwie immer nach einiger Zeit wieder undicht.

Ein Grund dafür sind unter anderem auch die verzogenen Ventildeckel. Einmal zu stark angezogen und die plane Fläche ist dahin.

Ventildeckel verzogen

Beim Passat 32B gab es später Stehbolzen mit einem Bund. Da konnte man die Dichtung nicht so elendig zerquetschen wie es beim 32er noch möglich war.
Den Deckel habe ich dann mit ein paar Hammerschlägen wieder in Form gebracht. Ansonsten hätte auch die Gummidichtung keine Chance.

Distanzstücke Ventildeckeldichtung

In die Gummidichtung sind schon Distanzstücke mit eingearbeitet. Sie stoppen allzu eifrige Schrauberkräfte automatisch. Zerquetschen der Dichtung ist also unmöglich.

Bevor der Ventildeckel jetzt wieder raufkam, kam noch ein Bauteil neu hinzu, welches ich jedem nur empfehlen kann.

Ölabstreifblech

Den Ölabweiser. Er hält den Großteil des Öls von vorneherein von der Ventildeckeldichtung fern. Zudem hat man deutlich weniger Öl, das durch die Kurbelgehäuseentlüftung in den Luftfilter gelangt. Ich hab meinen als Neuteil, inkl. versichertem Paketversand bei ebay für 6,90€ gekauft…. Alleine das Paket bei DHL kostet für einen Normalsterblichen schon 6,90€! Das Teil gibt es also praktisch kostenlos.
Wem das immer noch zuviel ist: Ab ca. 1985 steckten diese Dinger in jedem 827er-Motor.

Den Deckel hab ich groß mit der Drahtbürste gesäubert, die langen Unterlegschienen etwas gerichtet und dann gings wieder rauf auf den Kopf.

Ventildeckel montiert

So ganz ohne etwas Glanz wollte ich ihn dann aber auch nicht aufschrauben. Es gab neue Muttern und Unterlegscheiben. Netter Kontrast.

Beim anschließenden Probelauf zeigte sich wie erwartet keine Leckage. Aber trotzdem brachte er wieder eine neue Baustelle zu Tage.

Ansaugkrümmer Passat TS

Die Ansaugkrümmerdichtung ist undicht. Beim normalen Motorlauf habe ich davon nichts gemerkt. Als ich aber die Ölreste am Kopf mit Bremsenreiniger entfernen wollte, drehte der Motor plötzlich mit deutlich erhöhter Drehzahl. Da darf ich also auch noch mal ran.

Wasser marsch!, Feuer frei! und Prost!

passat_32_1976_lüfterblech

Gestern vormittag habe ich endlich meine langersehnte Lieferung erhalten. Das Lüfterblech für den Kühler und die Ölkühlerhalter sind zurück vom Pulverbeschichten.

passat_32_1976_lüfterblech

Damit war meine zunächst angedachte Tagesplanung natürlich sowas von hinfällig. Alles andere abgesagt bzw. verschoben und ab in die Werkstatt zum Endspurt. Endlich Kühlwasser auffüllen und den ersten richtigen Probelauf durchziehen.

Ich habe mich mittlerweile entschloßen den Messingkühler nicht wieder zurück ins Regal zu legen. Vielleicht hat er ja tatsächlich eine etwas bessere Kühlleistung.

passat_32_1976_Kühler

Also die ganzen Kühlerpappen und den Thermoschalter vom alten Kühler umgebaut. Das Lüfterblech mit dem Lüftermotor und dem Gummilappen bestückt und dann beides zusammengeschraubt.

Dann die ganze Einheit ins Fahrzeug. Unten festgeschraubt, Thermoschalter angeschloßen und unteren Kühlerschlauch ran.

passat_32_1976_Kühlerschlauch

Oben und seitlich befestigt, oberen Kühlerschlauch ran und ab zu Teil 1 der Überschrift: Wasser marsch!

passat_32_1976_wasser_marsch

Jetzt stand dem ersten längeren Testlauf nur noch der Stecker des Lüftermotors im Weg. Der alte Kabelbaum und der stärke Lüftermotor wollten nicht so recht zueinander passen.

passat_32_1976_stecker_lüftermotor

Ich hatte jetzt aber keine Lust mehr nach einem passenden Stecker zu suchen und habe die Kabelschuhe aus dem Steckgehäuse herausgeholt und sie erstmal so am Motor angeschloßen.

Jetzt wurde es Zeit für Teil 2 der Überschrift: Feuer frei!

Zunächst zickte er noch ein bisschen. Er ging immer wieder aus und ich mußte den Motor zunächst mit kleinen Gastößen am Leben halten. Wie schon vermutet, habe ich bei dem ganzen Gewurschtelt rund um dem Öldruckgeber, den Verteiler wohl etwas verdreht. Nach einer kleinen Korrektur gings dann aber los.

Noch einmal kurz die Zündung abgeblitzt, den Luftfilterdeckel rauf und dann hieß es: Prost!

Zur Feier des Tages habe ich mir ausnahmsweise wirklich mal ein Bierchen gegönnt. Kommt ja selten vor, aber gestern war mir einfach danach. Verständlich, oder?

Einen kleinen Wehrmutstropfen hatte ich dann aber doch noch zu verzeichen: Vorne an der Kopfdichtung hingen ein paar Öltropfen….

passat_32_1976_ölverlust

Allerdings entpuppte sich die Sache als nicht ganz so tragisch wie zunächst vermutet. Wie auf dem Bild, konnte man es auch in natura zunächst nur sehr schwer Eingrenzen. Das frische Öl erschwerte die Sache. Es kommt aber von weiter oben. Entweder der Nockenwellensimmering oder die Ventildeckeldichtung, die ich noch nicht erneuert hatte, sind schuld.
Wenn das alles ist, kann ich darüber nur lächeln. Daß bei so einem umfangreichen Projekt, irgendwo etwas nachgearbeitet werden muß, hatte ich eingeplant.

Das konnte mir den Tag aber natürlich in keinster Weise vermiesen.

Reaktor hängt wieder am Haken

ventilspiel pasat 32 1976

Am Samstag habe ich die restlichen kleinen Arbeiten am Motor abgeschlossen. Er ist jetzt soweit vorbereitet, daß er wieder zurück in den Motorraum kann.

Los gings es zunächst mit dem abschließenden Einstellen des Ventilspiels.

ventilspiel pasat 32 1976

Danach noch die Steuerzeiten exakt eingestellt und den Ventildeckel wieder drauf.

ventildeckel passat 32 1976

Fehlten nur noch die beiden Wasserflansche am Kopf und die Spritpumpe.

motor passat 32 1976

Den Rest montiere ich erst im Fahrzeug. Gerade die montierten Riemenscheiben störten doch sehr beim Ausbau des Motors. So nackt wird er hoffenlich besser flutschen.

Neben dem neuen Ausrücklager, welches ja im Kupplungskit enthalten war, habe ich mir auch noch ein neue Führungshülse für´s Lager besorgt.

aurücklager passat 32 1976

Die alte Hülse war aus Kunststoff und hatte doch schon arg gelitten.

Zum Abschluß des Tages gabs dann noch die Übergabe vom Motorständer an den Kran.

motor kran passat 1976 32

Hier konnte ich dann den rechten Motorhalter montieren und die beiden neuen Motorlager links und rechts an die Halter schrauben.

Ventildeckel montiert und Kraftstoffleitungen angeschloßen

ventildeckel montiert

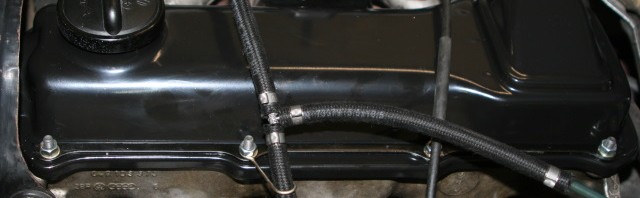

Nach dem ich mit der Lackierung des Ventildeckels überaus zufrieden war, konnte ich diesen heute wieder aufbauen. Ging auch alles recht flott von der Hand. Die neue Dichtung aufgelegt, Ölabschirmung wieder drauf und rauf mit dem Deckel. Dann noch eben die restlichen Kraftstoffleitungen auf Länge geschnitten und mit den Ohrschellen befestigt. Fertig.

ventildeckel montiert

Da es manchmal die kleinen Dinge sind die das Auge auf sich ziehen, hatte ich mir bei Audi Tradition noch neue Befestigungsleisten für den Deckel und den Abstandshalter für die Kraftstoffleitungen bestellt.

Kraftstoffleitungshalter

Damit ist das Fresh Up obenrum erst einmal abgeschlossen. Ich muß aber noch mal ans Innenleben des Motors. Dazu muß ich mit dem Wagen aber erst mal wieder in meine Werkstatt. Ohne Hebebühne ist da leider nichts zu machen. Die Arbeit reißt also nicht ab.

Ventildeckel grundiert und Stehbolzen getauscht

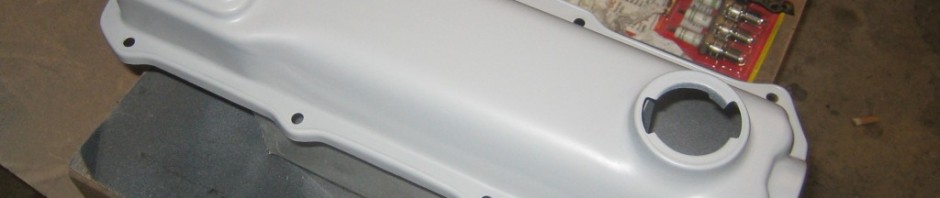

So, wieder ein Stück weiter. Nachdem ich den Ventildeckel komplett blank gemacht hatte, gabs heute die Grundierung.

Ventildeckel grundiert

Natürlich nicht ohne vorher die leichten Kratzspuren vom Negerkeks ordentlich auszuschleifen, man kann schon fast sagen auszupolieren. Ist wirklich eine herrliche Oberfläche geworden. Teilweise sah die Oberfläche aus wie hochglanzpoliert bzw. verchromt. Davon habe ich aber leider kein Bild gemacht. Eigentlich eine Schande, das nun wieder mit Farbe zu überdecken. Aber ein Ventildeckel gehört schwarz.
Als nächstes habe ich noch eben die Stehbolzen im Zylinderkopf getauscht.

Stehbolzen Zylinderkopf

Hier kann man gut erkennen, daß diese nun keinen Bund mehr haben. In der neuen Ventildeckeldichtung aus Gummi, sind kleine Distanzstücke bereits eingearbeitet. Diese verhindern nun ein zu starkes Zusammenquetschen.

Kleine Auffrischung im Motorraum

Ventildeckeldichtung

Heute habe ich begonnen noch mal ein paar notwendige Arbeiten rund um dem Motor beim GLS in Angriff zu nehmen. Die Ventildeckeldichtung hatte ihre besten Tage hinter sich und begann an mehreren Ecken zu tropfen. Bei der Demontage des Ventildeckels habe ich dann bemerkt, daß die Kraftstoffschläuche auch schon ziemlich hart sind. Die habe ich dann auch gleich mit rausgerissen. Das Kraftstofffilter hat es bei dieser Gelegenheit dann natürlich auch gleich erwischt.

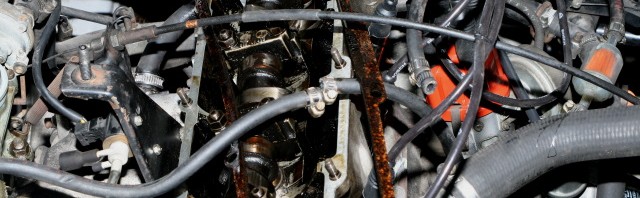

Als ich den Ventildeckel runter hatte, staunte ich zunächst nicht schlecht. Da war doch tatsächlich noch eine Korkdichtung verbaut.

Ventildeckeldichtung

Sehr merkwürdig, ich war fest der Meinung hier beim Zusammenbau vor 5 oder 6 Jahren bereits die einteilige Gummidichtung verbaut zu haben. Darauf hätte ich sogar Wetten abgeschloßen.
So aber ist das natürlich kein Wunder, daß die jetzt so langsam am Ende ist. Das bedeutet jetzt aber erst Mal eine kleine Pause, denn für die Gummidichtung müßen die Stehbolzen im Zylinderkopf getauscht werden. Für diese Dichtung dürfen die keinen Bund haben. Außerdem ist der Ventildeckel auch nicht mehr der schönste. Mal sehen ob ich den neu lackiere oder ob ich sogar noch irgendwo einen neuen finde. Das Classic Part Center hat ihn nicht. Evtentuell gibts den aber auch noch neu, denn der wurde auch im 32B noch verbaut.
Also erst mal mit den Spritleitungen weitergemacht.
Hier werden mich jetzt sicher einige für bekloppt halten, aber ich habe mich hier ganz bewußt für die alte Ausführung mit der Stoffummantelung entschieden. Auch wenn immer wieder in allen möglichen Oldtimerzeitschriften vor diesen Schläuchen gewarnt wird. Warum auch nicht? Ich denke, ich habe genug Sachverstand, um zu sehen wenn die wieder am Ende sind. Damit das ganze dann auch richtig authentisch aussieht, gabs auch gleich wieder die werksseitig verbauten 1-Ohrschellen. Die komischen Schneckengewindeschellen mag ich für so dünne Schläuche überhaupt nicht.

Kraftstofffilter
